Hướng dẫn chế máy hàn cell pin , hàn điểm mini

Chào mừng các bạn đến với kenhsangtao.vn





Hôm nay chúng ta sẽ làm máy hàn cell pin  từ biến áp lò vi sóng cũ này .



Công suất của biến áp này là 800W . Mình mua 150.000vnđ . Các bạn có thể mua 100 đến 200 tùy độ ” chém ” của các chỗ 🙂 .


Các bạn tận dụng nguồn PC hỏng để làm vỏ cho nó . Các bạn có thể hỏi mua chúng ở các tiệm sửa chữa máy tính hay các quán đồng nát .




Mạch  timer đẻ chỉnh độ trễ , độ nhảy của relay đóng cắt điện máy hàn . chúng ta cần hàn nhanh hay hàn chậm thì sẽ chỉnh các biến áp trên thân mạch . Mạch này khoảng 80 đến 100 thôi
Mạch này là mạch chế


Các bạn có thể mua mạch hàn cell 40A   : Tại đây
hoặc
100A : Tại đây



Mạch này sử dụng rất đơn giản thôi . Chúng ta cấp nguồn 12volt vào , còn 1 dây để ngắt điện 220 volt

Nút nhấn để ấn khỏi động mạch , sau 1 thời gian ( dài hay ngắn tùy theo bạn chỉnh núm vặn triết áp ) mạch sẽ cắt điện 220volt



Mình cần thêm 1 cục sạc 12 volt tối thiểu 0.5Ah để làm nguồn nuôi cho mạch timer




Tiếp đến là chiếc domino nhựa này để lát nữa chúng ta kẹp chúng với dây hàn




Dây đồng 25mm các bạn có thể mua chúng ở tiệm bán đồ hàn , như máy hàn hồ quang ( dây lửa của máy hàn hồ quang ) Giá của nó rơi vào khoảng 50.000vnđ /1m





Ok , nguyên liệu đã đủ chúng ta bắt tay vào chế biến nào . Xem có ra cơm cháo gì không ? :v

Đầu tiên chúng ta mổ nguồn PC máy tính ra , xoáy 4 ốc vít 4 góc


Tháo ốc vít bắt giữa main và vỏ



Moi ruột em nó ra thôi . chúng ta ko cần đến phần ruột này


Chúng ta chỉ giữ lại phần vỏ thôi


Phần vỏ này vừa vặn với chiếc biến áp của chúng ta



Đánh dấu các điểm cần khoan lỗ




Tạm gác qua phần vỏ .Chúng ta xử lý cái biến áp này đã . Cuộn dưới là cuộn sơ cấp 220volt nó sẽ có 2 đầu ra




Phía trên là cuộn thứ cấp , chúng ta sẽ đục bò chúng đi



Các bạn sử dụng gì để xủ lý tùy các bạn , ở đây mình dùng cây đục cho nó chuyên nghiệp  🙂






Các bạn chú ý đục vào các điểm như hình dưới






Sau 1 thời gian hì hục đục đục đẽo đẽo nó được ntn đây các bạn .


Vẫn chưa xong đâu , em nó cứng đầu lắm . Cứng đầu thì chúng ta cần phải tìm cái gì đầu cứng thì nó mới chịu nghe 🙂


Lại hì hục tiếp nào



Sắp có thành quả rồi . ” sắp ra rồi !!!!!!!!!!!!!”


Và đây là kết quả của sự nỗ lực

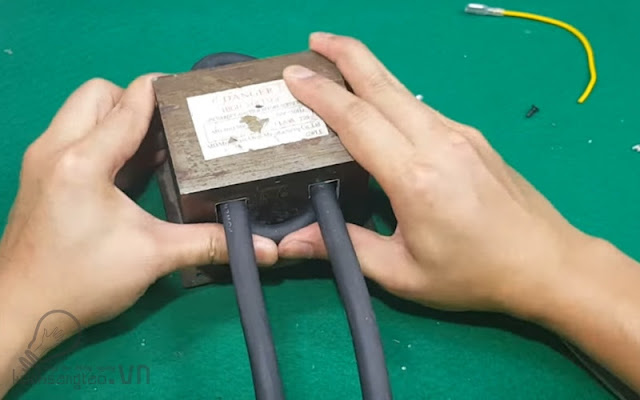

Chúng ta xỏ cáp đồng xuyên qua 2 lỗ để làm dây thứ cấp cho máy hàn .



Các bạn làm đúng như hình bên dưới nhé , Khi xỏ gì lực 1 chút đẻ chúng được gọn và chặt hơn






Để dây dài ra khoảng 1 gang tay các bạn nhé


Bây giờ chúng ta khoan lỗ để gắn biến áp



Tạo 2 lỗ để luồn 2 dây thứ cấp máy hàn cell . Chúng ta dùng bút để đánh dấu các vị trí cần đục lỗ



Dùng kìm cắt các mắt lưới


Dùng doa kim loại doa qua cho đỡ sắc các cạnh viền


Cho máy biến áp vào cố định chúng thôi nào


Các đấu nối các thiết bị với nhau như sơ đồ bên dưới các bạn chú ý lắp cho đúng nhé !



Đánh dấu vị trí triết áp điều chỉnh thời gian của mạch timer .



Khoan lỗ


Chúng ta dùng 1 ít băng cách điện(( băng keo thủy tinh )  để dán nên mặt phía sau của mạch timer tránh tình trạng mas điện ra vỏ và biến áp .


Tạo lỗ và lắp led báo trạng thái mạch timer


Dùng kìm xoáy thật chặt triết áp cố định lên vỏ


Lắp thêm núm vặn triết áp để điều chỉnh cho dễ và đẹp hơn


Ảnh dưới vị trí lắp công tắc ON OFF màu đỏ lúc đầu là cái Jack cấp nguồn chúng ta gỡ bỏ chúng đi .Lắp loại công tắc có đèn có kích thước vừa vị trí đó


Tiếp theo bây giờ đến phần nguồn . Nếu lắp cả cục nguồn 12 volt vào hộp nguồn máy tính sẽ không đủ diện tích . Nên ở đây mình sẽ xử lý nó lại 1 chút bằng cách cắt bỏ phần chân cắm nguồn của nó





Dùng mỏ hàn hàn lại các điểm đã cắt


Sau đó dùng gen co nhiệt bọc lấy đoạn mối hàn


Phần này rất quan trọng các bạn nhé , đối với các bạn học chuyên ngành thì đơn giản rồi nhưng đối với các bạn mới bắt đầu phải làm thật cẩn thận

Sơ đồ kết nối


Hàn nguồn cung cấp cho cục nguồn và máy biến áp chung nhau và nằm sau công tắc . Để khi ta đóng mở công tắc thì đóng mở cả 2 nguồn cùng 1 lúc .


Sau khi hoàn thành xong các bạn cố định cục nguồn lại






Tiếp đến cắt 1 thanh gỗ tương tự như thế này để làm cán máy hàn cell



và 2 ke vuông góc



chúng ta ước lượng vị trí bắt vít




Dùng bút đánh dấu lại 2 điểm để khoan trên thanh gỗ




Dùng vít bắt qua lỗ của thanh gỗ và ke vuông góc ,tạo thành 1 cái trụ có thể nâng lên hạ xuống dễ dàng


Tiếp theo chúng ta gá 2 dây hàn lên cán hàn . Chúng ta dùng tua vít xoáy rời phần kim loại của domino ra và chỉ sử dụng phần kim loại







Cố định dây hàn và phần kim loại của domino vừa tháo rời


Cố định chúng lên tay hàn cell



Làm tương tự với bên còn lại



Dây đồng 1.7mm để làm kim hàn .


Tách bỏ phần vỏ và lấy phần kim loại để chế thành kim hàn



Chúng ta xoắn như vậy để dòng tăng lên



Chúng ta làm 2 chiếc như vậy và gắn chúng lên cán hàn cell như hình bên dưới , chú ý để 2 đầu mũi kim cùng nằm trên 1 mặt phẳng .





Bước tiếp theo là khoan lỗ để đặt nút nhấn của mạch trễ

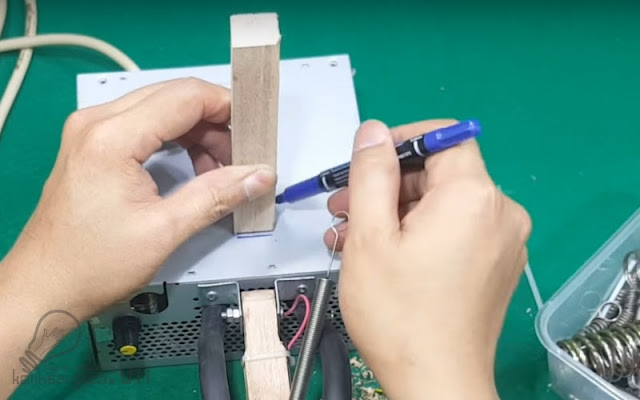

Gắn 1 thanh hỗ lên phía trên mặt hộp nguồn để làm giá treo lò xo . Dùng bút đánh dấu lại phần cần bắt vít





Chùng máy khoan khoan chính tâm của vùng chúng ta vừa đánh dấu



Cố định thanh gỗ lại




Dùng lò xo phù hợp nắp lại như hình dưới






Mọi công đoạn đã hoàn tất , bước cuối cùng chúng ta kiểm tra xem máy đã hoạt động ổn định chưa !

Test hàn cell và thanh kẽm




Hàn 2 cell với nhau qua thanh kẽm
















Kênh sáng tạo chúc các bạn thành công !
