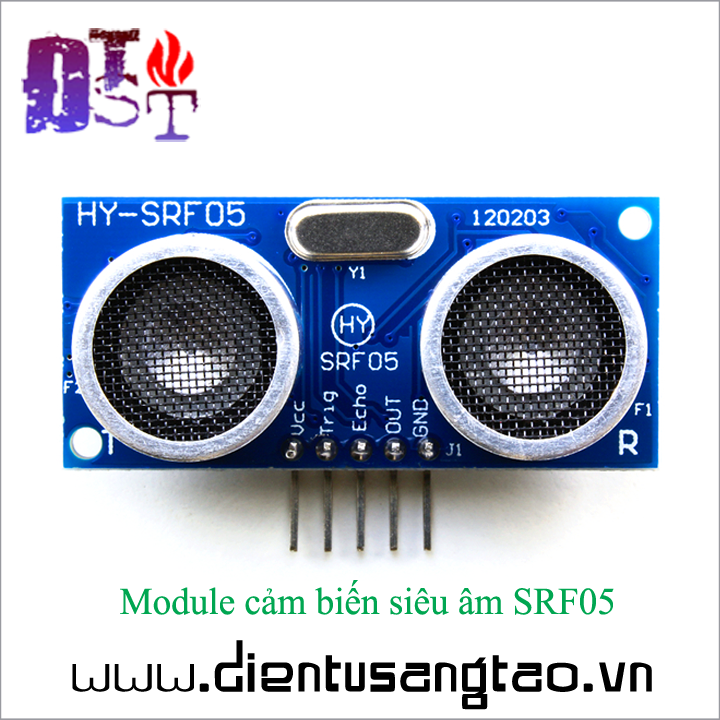

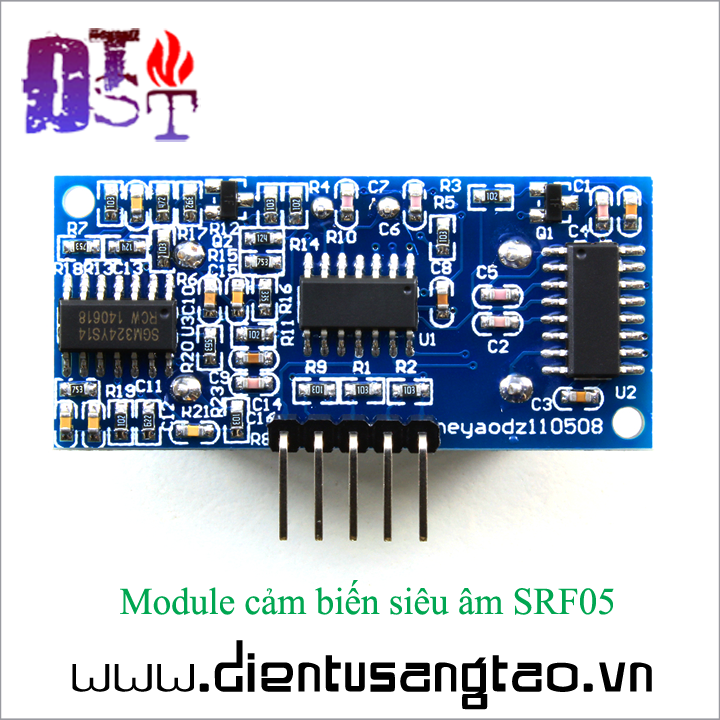

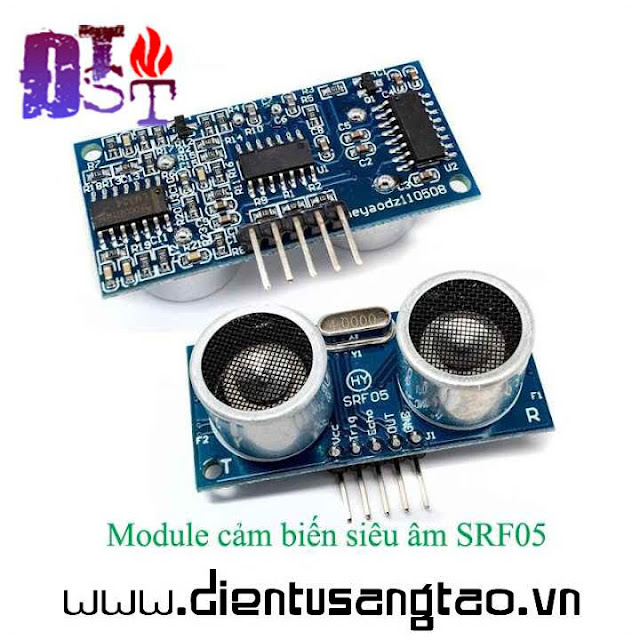

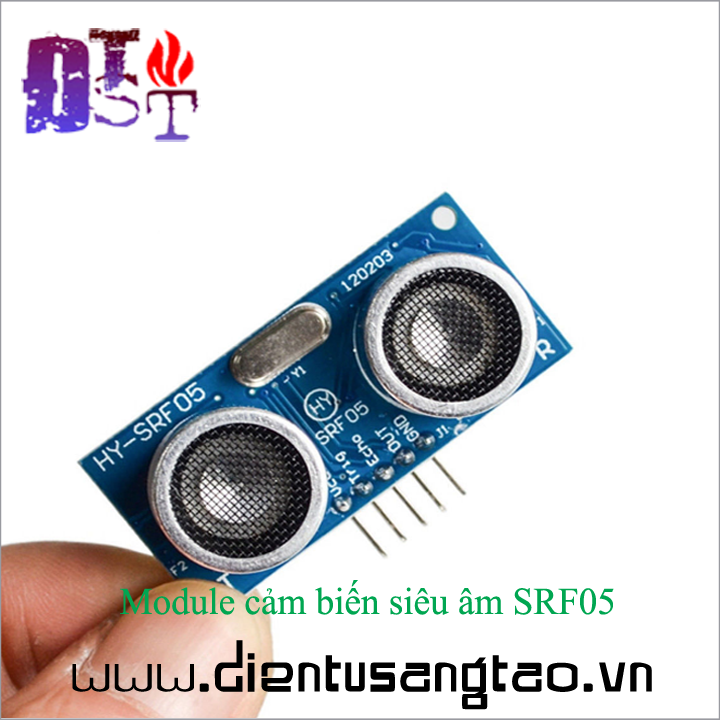

Module cảm biến siêu âm SRF05

[tab] [content icon="diamond" title="Giới thiệu sản phẩm"]





Cảm biến siêu âm SRF05 là phiên bản nâng cấp của SRF-04. Cảm biến dùng để nhận biết khoảng cách tới vật cản nhờ sóng siêu âm phát ra từ cảm biến và nhận về. SRF-05 sử dụng gần giống với SRF-04, khác mỗi là SRF-05 thì có thêm 1 chân Out, có thể chỉ cần dùng chân này mà không cần đến chân trigger và echo mà nó sẽ tự nhận và phản hồi lại xung luôn.

I. Ứng dụng

- Phát ra sóng iêu âm và nhận sóng siêu âm phản hồi ngược lại mỗi khi gặp vật cản.
- Ứng dụng trong việc đo khoảng cách, phát hiện và né tránh vật cản.
- Thường được ứng dụng trong ngành chế tạo xe...

II. Thông số kỹ thuật

- Điện áp hoạt động 5V
- Khoảng cách đo 3cm – 4m
- Góc đo 45 độ
- Độ chính xác: ± 0.2cm
- Tín hiệu kích hoạt đầu vào: 10us xung TTL
- Chức năng chân của SRF-05:
            + Chân Vcc là chân nối nguồn 5V
            + Chân Trigger chân kích hoạt
            + Chân Echo chân phản hổi
            + Chân Out
            + Chân GDN chân nối mass (0V)
- Kích thước: 43 x 20 x 17mm

III. Nguyên lý hoạt động

SRF-05 là linh kiện điện tử sử dụng nguyên lý phản xạ của song để đo khoảng cách. Khi muốn đo khoảng cách SFR-05 sẽ phát ra 8 xung với tốc độ 40 khz. Sau đó, SRF-05 sẽ đợi xung phản xạ về. Từ khoảng thời gian giữa xung đi và xung về ta có thể tính được khoảng cách từ SRF-05 với vật cản.

Khi bắt đầu đo chân Trigger sẽ được gữi ở mức cao tối thiệu là 10us. Sau đó SRF-05 sẽ phát ra 8 xung để bắt đầu đo.
Khi phát xung và chờ xung phản hồi về, chân Echo được kéo lên mức cao, khi có xung phả xạ về chân Echo sẽ được kéo xuống thấp hoặc sau 30 ms không có xung phản xạ về chân Echo cũng được kéo xuống thấp.

IV. Những lưu ý khi sử dụng

Cảm biến siêu âm càng xa thì càng bắt không chính xác, vì góc quét của cảm biến sẽ mở rộng dần theo hình nón, ngoài ra bề mặt xiên hay xù xì cũng làm giảm độ chính xác của cảm biến, thông số kỹ thuật ghi ở phía trên là của nhà sản suất test trong điều khiện lý tưởng.











[/content]

 [content icon="heartbeat" title="Videos"]Đang cập nhật...[/content]


 [content icon="buysellads" title="Đặt mua sản phẩm"]

1 : Các bạn có thể đặt mua hàng qua zalo : Add số điện thoại 0968.113.966
2 : Fanpage facebook :https://www.facebook.com/DientusangtaoGroup/
3 : Trang web liên kết bán hàng : Đặt mua tại đường dẫn này
4 :Sàn thương mại Sendo.vn  : https://www.sendo.vn/shop/dien-tu-sang-tao/module-cam-bien-sieu-am-srf05-7234946.html/


[/content]
