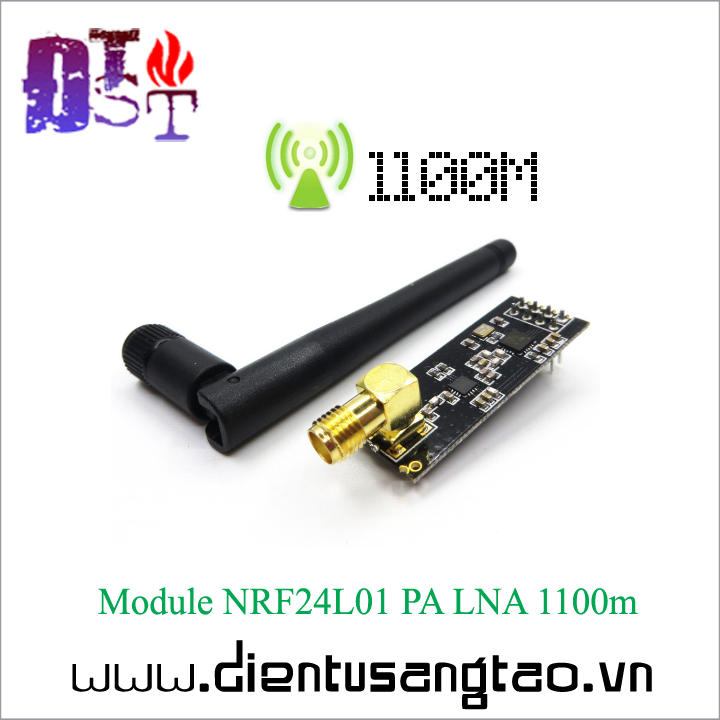

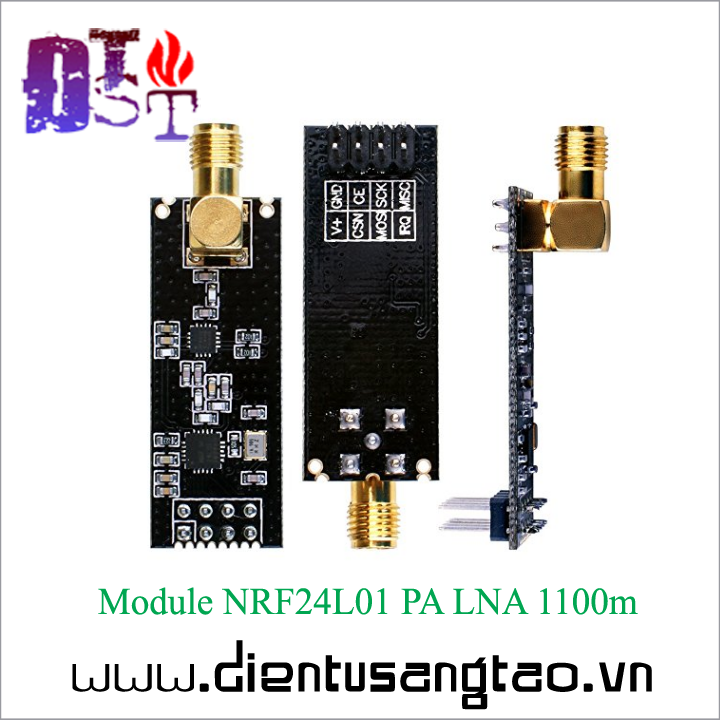

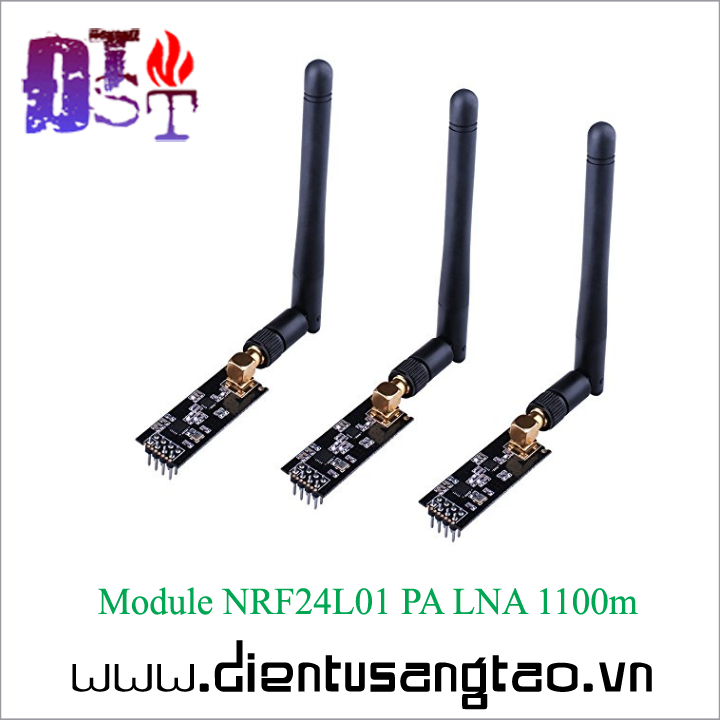

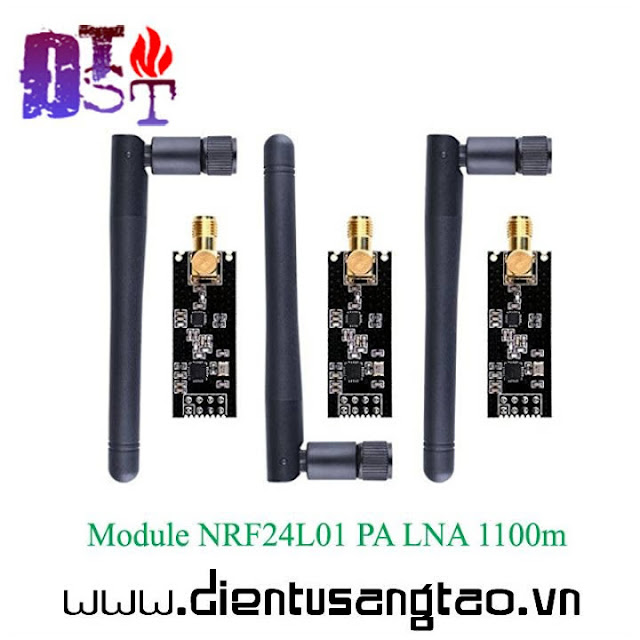

Module NRF24L01 PA LNA 1100m

[tab] [content icon="diamond" title="Giới thiệu sản phẩm"]






nRF24L01p (nRF24L01 +) với PA và LNA là linh kiện điện tử tương ứng với nRF24L01 + (nRF24L01p), và có cùng một giao diện. Ngoại trừ việc thêm một bộ khuếch đại công suất (PA) mạch và Low Noise Amplifier (LNA) mạch, mà có thể truyền tải khoảng cách xa hơn và hoạt động ổn định hơn cho ngành công nghiệp cơ bản. Sau khi được khuếch đại bởi PA và LNA, thay đổi RF, băng qua bộ lọc, hình thành một hai đầy đủ chuyên nghiệp cách khuếch đại công suất RF, làm tăng hiệu quả giao tiếp lên rất nhiều. Khoảng cách truyền đạt tới 1.000 mét với 2dB anten tại 250 kbps tốc độ dữ liệu về khu vực mở.

I. Thông số kỹ thuật

- Tốc độ dữ liệu truyền cao: 250kbps, 1 và 2Mbps
- Đầu phát: 11.3mA tại 0dBm đầu ra
- Đầu thu: Bổ sung Fast AGC để cải thiện dải động
- Đầu thu: Tích hợp bộ lọc kênh
- Tăng cường ShockBurst ™: 1-32byte độ dài thông tin truyền tải, 6 ống dữ liệu MultiCeiver ™ cho 1: 6 mạng hình sao
- Host Interface: cứng 4-pin SPI, 3 riêng biệt 32byte TX và RX FIFOs
-Quản lý năng lượng thấp: 1.9 đến phạm vi cung cấp 3.6V
- GFSK modulation
- Tự động xử lý gói thông tin truyền tải
- Dễ dàng thiết kế
- Kích thước nhỏ: 16.5mm x 45.5mm

II. Ứng dụng

- Wireless, Thiết bị ngoại vi
- Chuột, bàn phím và điều khiển từ xa
- Bộ máy tính để bàn 3in1
- Tạo dựng Trung tâm Truyền thông điều khiển từ xa
- Tai nghe VoIP
- Bộ điều khiển trò chơi
- Đồng hồ thể thao và cảm biến
- RF điều khiển từ xa cho điện tử tiêu dùng
- Trang chủ và Thương mại tự động hóa
- Mạng cảm biến điện cực thấp
- Hoạt động RFID
- Hệ thống theo dõi tài sản

III. Những lưu ý khi sử dụng

- VCC là khoảng 1.9V ~ 3.6V, không vượt quá phạm vi này, nếu không nó bị phá hủy bởi các mô-đun.
- Ngoại trừ của VCC và GND, các chân khác có thể được trực tiếp kết nối với 5V Bộ vi xử lý của IO, chuyển đổi mức không cần thiết. Tất nhiên IO 3V được khuyến cáo nên sử dụng hơn.
- Nếu các vi xử lý không phải là phần cứng SPI giao diện, có thể được mô phỏng với IO bình thường.
- Nếu kết nối với linh kiện điện tử 51 series MCUs P0, cần có một điện trở 10K, các cổng khác không cần thiết.
  • Nếu vi xử lý IO hơn 10mA, cần nối điện trở 2K. Nó có thể trực tiếp kết nối với AVR Series.









[/content]
