741 VÍ DỤ ỨNG DỤNG OPAMP THỔ NHĨ KỲ

741 VÍ DỤ ỨNG DỤNG OPAMP THỔ NHĨ KỲ

Hoạt động của Amplifiers Oparational Rõ ràng là một bài giảng chi tiết thực tế để giúp mẹ của bạn
Năm 1965 Fairchild trình bày UA709 được sử dụng nhiều nhất trên thị trường. Trong thực tế, bên cạnh thành công của nó, thành viên này cũng có nhiều nhược điểm. Vì lý do này, op-amp, còn được gọi là uA741, đã được phát triển. Các UA741 là rất rẻ và dễ sử dụng, mà còn vì khả năng vượt trội của nó. Các công ty khác nhau cũng đã triển khai thiết kế UA741. Ví dụ, Motorola MCI741 National Semiconductor LM741ve Texas Instruments SN72741.
Tất cả các bộ khuếch đại hoạt động nguyên tố đơn nguyên khối này tương đương với uA741. Bởi vì họ có cùng thuộc tính trong danh mục. Đối với hầu hết các phần, nếu mọi người đang nói về opamp, yếu tố đầu tiên xuất hiện trong đầu là 741.
741 thành viên đã được thực hiện tương thích với các tiêu chuẩn công nghiệp. Theo quy tắc, nếu bạn sử dụng op-amps trong thiết kế của mình, bạn có thể đặt chúng thành 741 thay thế. Nếu bạn hiểu việc sử dụng 741 như một amp op bạn có thể dễ dàng sử dụng ops khác.
Nó có 741 số phiên bản khác nhau khi nó đến. 741, 741A, 741C, 741E, 741N, và những thứ khác … Những khác biệt này là tăng điện áp, chênh lệch nhiệt độ, mức độ tiếng ồn và các đặc điểm khác. Các 741C (yếu tố loại thương mại) là rất rẻ và được sử dụng trong các khu vực rất lớn. Nó có trở kháng đầu vào của 2Mohm, tăng điện áp 100.000 và trở kháng đầu ra 75 ohms.
OP-AMP’S CUNG CẤP

biểu tượng op-amp + V và -V kết thúc là kết thúc của nguồn cung cấp được kết nối. Cung cấp điện áp ± 5 V, ± 12 V, ± 15 V, ± 18 V có thể được cung cấp cho một OP-AMP. Nó là đủ để sử dụng một nguồn năng lượng duy nhất tại khuếch đại tín hiệu AC của OP-AMP. Thông thường, OP-AMP được cấp từ nguồn đối xứng.
Hình thức một OP-AMP sau đó được xem ăn nguồn đối xứng, ví dụ như khi sử dụng một mạch OP-AMP là 741 tích hợp tích hợp 7 là dấu chấm hết cho việc cung cấp dương tính (+), và thứ tư thông qua ổ cắm phản hồi tiêu cực được áp dụng. Đầu vào đảo ngược pha đầu vào (+) cho thấy đầu vào đảo ngược pha đầu vào (-).
741 HIỆU QUẢ HỌC THUẬT

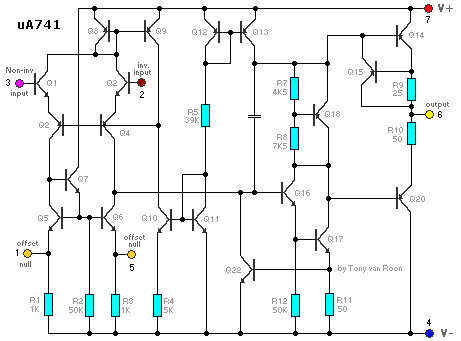

Mạch này là mạch tương đương 741 và là cơ sở của các bộ khuếch đại op được sản xuất sau này.

Không cần phải hiểu từng chi tiết của thiết kế mạch. Nhưng bạn có thể có một ý tưởng chung về cách op-amp hoạt động.
Các phần tử trả về DC gốc
Như bạn có thể thấy trong biểu đồ, các cơ sở đầu vào trống. Bộ khuếch đại hoạt động sẽ không hoạt động nếu cả hai đầu vào có điện trở DC giữa điện trở cơ sở RB và mặt đất. Những đường dẫn trở lại này được cung cấp bởi điện trở Thevenin, đó là các bộ khuếch đại hoạt động. Nếu các mạch dẫn động được kết hợp điện dung, thì hoàn toàn cần phải có điện trở quay cơ bản. Chìa khóa của tư tưởng này phải là một kết nối với đất tiền đình cho mỗi mục. Nếu không có cách nào để đi đến cơ sở, các bộ chuyển đổi của op-amp sẽ bị cắt.
GIỚI THIỆU TÍCH CỰC
Trở kháng đầu vào của bộ khuếch đại khác biệt được biểu thị bằng
Tỷ lệ = 2Bre
Do kết nối bộ phát chung trên bộ khuếch đại vi sai, bộ khuếch đại hoạt động có trở kháng đầu vào rất cao. Ví dụ, bộ khuếch đại vi sai đầu vào (đuôi) hiện tại của 741 là khoảng 15uA. Mỗi bộ phát chảy hơn một nửa dòng điện này.

Trở kháng đầu vào của mỗi bóng bán dẫn trong 741 là B theo thực tế là B thường là B = 300:

Đây là giá trị điện trở đầu vào được tìm thấy trong danh mục 741.
Nếu cần trở kháng đầu vào cao hơn, nhà thiết kế phải sử dụng op-amp BIFET (được tìm nạp). Điều này được tạo ra bằng cách kết hợp các đầu dò op-amp FET và bộ chuyển đổi lưỡng cực. Ví dụ, đầu ra của bộ theo dõi nguồn JFET được điều chế như LF12741-741 thường là 741 op-amp. Sự kết hợp này kết hợp những ưu điểm của người theo dõi nguồn JFET với các đặc điểm khác của 741. Do đó, LF13741 có thể được sử dụng để thay thế cho tiêu chuẩn 741.
Schematic Symbol

op-amp là tăng điện áp. Giai đoạn phi nghịch đảo đầu vào V1, V2 và được giả định đảo ngược đầu vào của các đầu vào khác biệt
V input = V1 – V2
V1, V2 Lưu ý điện áp và điện áp đầu ra điểm. Điều này có nghĩa rằng đất luôn luôn là thực hiện đo những điểm này. V-đầu vào hai đầu vào điện áp đầu vào khác biệt V1 là sự khác biệt giữa phiên bản 2.
Chúng tôi thường không hiển thị bao quanh trái đất. Điều này có nghĩa rằng mặc dù các điểm cơ bản là các giá trị đo được so với mặt đất.

A = 100 000; và trở kháng đầu ra là 75 ohms cho 741 Zçıkış =. Thông thường các kháng tải kết nối với đầu ra của opamp Zçıkış từ nhỏ. Theo TTXVN = xấp xỉ bằng giá trị Vout Vout.
Ví dụ
Điện áp đầu vào 741 là 1uV. Bao lâu là điện áp ở đầu ra của opamp này?
Giải pháp
Điện áp đầu ra khi đạt được 741C là 100.000 khi chúng ta đầu ra điện áp đầu vào với điện áp đạt được:
Vout = 100.000. (1uV) = 0.1V
Người ta cho rằng không có điện trở tải được kết nối với đầu ra của op-amp cộng hưởng này.
Nếu một điện trở tải được sử dụng, một số điện áp đầu ra Thevenin sẽ rơi vào tải này. Nếu điện trở tải lớn hơn giá trị điện trở đầu ra op-amp 100 lần, bạn có thể bỏ qua điện áp giảm trên điện trở đầu ra. Vì trở kháng đầu ra của 741C là 75 ohms, hiệu ứng tải có thể không được xem xét nếu điện trở tải lớn hơn 7,5 kohm.
Ví dụ:
Nếu điện áp đầu ra của 741C là 5V, điện áp đầu vào của op-amp với mức tăng là 100.000 là bao nhiêu?
OP-AMP ĐẶC ĐIỂM
Op-amp là một bộ khuếch đại. Tuy nhiên, chúng ta cần phải xem xét các đặc điểm AC và DC trong phân tích các vấn đề và thiết kế của các mạch op-amp. Trong phần này, các vấn đề bù đắp và các đặc điểm khác ảnh hưởng đến hiệu suất của amp op sẽ được giải thích.

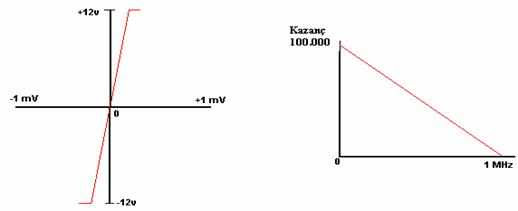

Độ lợi op-amp lý tưởng là vô tận. Một amp op thực sự là bình thường 100.000 (100dB). Khi chúng ta nhìn vào biểu đồ trên, khi điện áp đầu vào dao động xung quanh millivolts, điện áp đầu ra kết quả thay đổi giữa + Vcc và -Vcc (+ 12V và -12V). Trong hầu hết các trường hợp, lợi ích là quá mức. Một điện trở phản hồi tiêu cực được thêm vào để ngăn chặn điều này.
Khi chúng ta nhìn vào phía bên phải của đồ thị, độ lợi của op amp giảm xuống bên phải. Mức tăng giảm nhanh khi tần số tăng. Trong thực tế, băng thông (đầu ra giảm 3dB) là 1KHz. Băng thông có thể được tăng lên bằng cách đặt kháng phản hồi tiêu cực.
Trở kháng đầu vào của op-amps lý tưởng là vô hạn. Nhưng trong thực tế nó rất cao. Ví dụ 1MW. Trở kháng đầu ra là lý tưởng bằng không. Nhưng trên thực tế nó rất thấp. Ví dụ: 150W.
Tốc độ
tăng tốc độ quay Do khả năng bù của 741, đầu ra bộ khuếch đại khác biệt không thể thay đổi nhanh hơn giá trị tốc độ quay được đưa ra.

Tại 741C, It = 15mA và Cc = 30 pF. Vì vậy, tỷ lệ tăng tỷ lệ quay của

741 đây là giới hạn tín hiệu lớn của 741C. Điện áp đầu ra của nó không thay đổi nhanh hơn 0,5 V / uS.
Như chúng ta đã biết, tốc độ quay của op-amp giới hạn đáp ứng tần số cao của tín hiệu lớn. Nếu đào tạo ban đầu khi nâng cao trình phẫu thuật xoang lớn hơn tốc độ khuếch đại của op-amp, đầu ra bắt đầu co lại và sóng hình sin tại lối vào bắt đầu xuất hiện dưới dạng hình tam giác. Trước đó chúng tôi đã thể hiện sự bình đẳng này như là ban nhạc quyền lực.

Tính tự do cao này là giá trị đỉnh đạt được bằng cách chia tỷ lệ tăng 2n mà không có bất kỳ sự suy giảm nào. Công bằng thay thế hữu ích:
ĐIỀU CHỈNH GAIN
Mức

khuếch đại pha đảo ngược cho Bộ khuếch đại ngược PHASE được xác định bởi sự trợ giúp của điện trở phản hồi R2 và điện trở đầu vào R1. Để tránh trượt nhiệt độ, điện trở R3 (giá trị tương đương với điện cực tương đương của điện trở R1 và R2) được sử dụng.
Bộ khuếch đại đảo ngược PHASE
Đối với bộ
khuếch đại pha không lật, độ khuếch đại tại bộ khuếch đại pha không lật đượcthiết lập lại với sự trợ giúp của các điện trở R2 và R1.
Đạt được = 1 + R2 / R1.

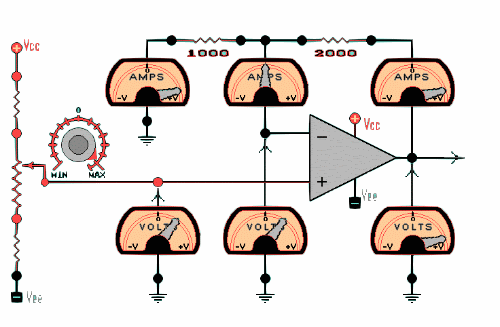

PHASE Non-Inverting
OP-AMPIN VOLTAGE SỬ DỤNG AS A VIEWER

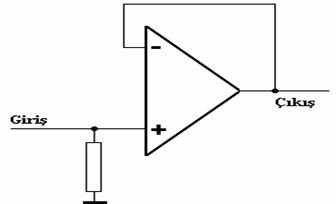

Bộ khuếch đại không đổi pha sau đây có thể đạt được . Vì vậy, đạt được là 1. Mạch này còn được gọi là màn hình điện áp. Đây là một kết nối bóng bán dẫn theo dõi emitter sẽ được ghi nhớ cho một dịp khác. Mạch này có trở kháng đầu vào rất cao và trở kháng đầu ra rất thấp. Do tính năng này, trở kháng thường được sử dụng như một phụ trợ. Chúng ta có thể điều khiển các tải khác nhau bằng mạch này.
Ngoài ra, vì điện áp đầu vào và đầu ra bằng nhau và trở kháng đầu vào quá cao và trở kháng đầu ra quá thấp, tỷ lệ công suất đầu ra đạt được để tăng công suất đầu vào là rất cao. Bởi vì tính năng này, nó có thể được sử dụng dễ dàng, nơi đạt được quyền lực.
Mạch này được sử dụng khá thường xuyên như một mạch đệm ở hầu hết các nơi vì nó là một sự cách ly hoàn toàn giữa đầu vào và đầu ra.
COMPARATOR (COMPARATOR)

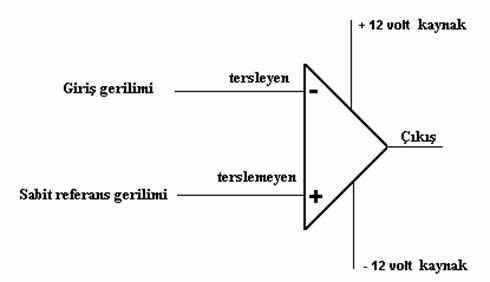

Điện áp đầu vào biến được so sánh với điện áp tham chiếu không đổi. Nếu điện áp đầu vào lớn hơn điện áp tham chiếu, đầu ra bằng điện áp cung cấp âm. Nếu điện áp đầu vào thấp hơn điện áp nguồn thì đầu ra bằng với điện áp nguồn dương. Bởi vì điện trở phản hồi không được sử dụng trong mạch để hạn chế độ lợi. Trong trường hợp này, mức tăng sẽ rất cao. Tuy nhiên, dù có tăng bao nhiêu thì điện áp đầu ra không bao giờ có thể vượt quá điện áp cung cấp.
OP-AMPLARIN BASIC SỬ DỤNG
Các bộ khuếch đại hoạt động là các ví dụ miền của các máy tính tương tự. Loại bộ khuếch đại này đã được sử dụng thành công trong các hoạt động toán học như cộng, trừ, nhân, chia, tích hợp, chuyển đổi phái sinh và logarit. Trong thực tế, mặc dù op-ampler sử dụng một trường rất lớn, tên gốc vẫn được sử dụng.
Về cơ bản, các bộ khuếch đại vi sai DC có điện áp cao op-amp có các đặc điểm sau đây.
> Băng thông vô hạn,
> Trở kháng đầu vào vô hạn,
> Trở kháng đầu ra Zero
CÁC LOẠI DÒNG KHÁC SỬ DỤNG TRONG MẠCH TÍCH HỢP
Thực ra, các bộ khuếch đại op là các mạch tích hợp rất quan trọng. Bạn có thể mở rộng chúng cho nhiều mục đích sử dụng khác nhau. Dưới đây là một số tóm tắt sử dụng.
H SUP TRỢ SOUND
Các bộ khuếch đại trước là những bộ khuếch đại âm thanh có công suất đầu ra nhỏ hơn 50mW. Các bộ khuếch đại trước nên có mức ồn rất thấp. Bởi vì chúng được sử dụng ở lối vào của hệ thống âm thanh, dải từ tính khuếch đại các tín hiệu yếu đến từ các tinh thể và micro.
Ví dụ preamplifier tích hợp LM381 là một bộ khuyếch đại kép nhiễu thấp. Mỗi riser là hoàn toàn khác nhau. Mức tăng điện áp của LM381 là 112 dB và ở 10V băng tần hoạt động với nguồn cung cấp dương từ 74kHz và 9V đến 40V. Trở kháng đầu vào là 100 kohm, trở kháng đầu ra là 150 ohm. Giai đoạn đầu vào của Lm381 là khuếch đại vi sai và có một đầu ra duy nhất.

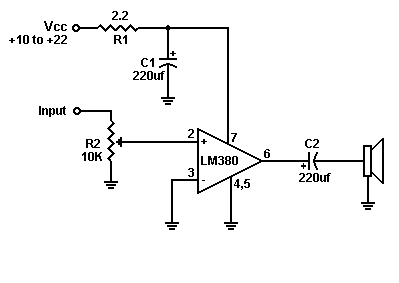

Bộ khuếch đại công suất âm thanh mất hơn 500 mW năng lượng từ đầu ra của chúng. Chúng bao gồm các bộ khuếch đại quay đĩa AM, đài FM và các ứng dụng khác. LM380 là một ví dụ. Điện áp của nó đạt được là 34dB băng thông 100 kHz và công suất đầu ra 8W.
VIDEO UPGRADERS
Một bộ khuếch đại video hoặc băng thông rộng có một phản ứng phẳng để đạt được điện áp không đổi trên một dải tần số rộng. Thông thường, băng thông nằm trong dải MHz. Bộ khuếch đại DC không cần thiết cho bộ khuếch đại video. Nhưng ở tần số rất thấp, chúng có giá trị phạm vi rất cao. Ví dụ, trong nhiều dao động, giá trị tần số đi từ 0 đến 100 MHz. Việc sử dụng các bộ khuếch đại video trong các thiết bị này làm tăng biên độ tín hiệu. Một ví dụ khác là thu truyền hình. Tần số được sử dụng là từ khoảng 0 đến 4MHz.
RF và IF Boosters
Bộ khuếch đại tần số vô tuyến (RF) thường là thiết bị thu đầu tiên trên máy thu TV hoặc bộ thu sóng AM-FM. Bộ khuếch đại tần số trung bình (IF) thường nằm ở các tầng giữa. Mạch tích hợp Bộ khuếch đại LM703 RF và IF được tìm thấy trong cùng một chip. Các bộ khuếch đại chỉ có thể được sử dụng trong dải tần số hẹp bằng cách điều chỉnh. Điều này giúp điều chỉnh các tín hiệu mong muốn của các đài phát thanh và truyền hình có thể với các mạch điều chỉnh. Như đã đề cập trước đó, các phần tử LS và CS được kết nối với các bộ khuếch đại cài đặt bên ngoài vì các tụ điện lớn và các giá trị tự không thể được đặt trong chip.
ĐIỀU CHỈNH VOLTAGE
Sau quá trình lọc, điện áp DC hơi bị thêm một chút. Điện áp DC này tỷ lệ với điện áp dòng. Nếu điện áp đường dây thay đổi 10%, điều này làm cho mức thay đổi 10%. Trong hầu hết các ứng dụng, sự thay đổi 10% trong giá trị điện áp DC là khá cao và do đó quy định DC là cần thiết.

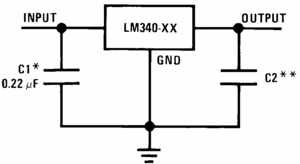

Trong các mạch tích hợp mới, dòng LM340 được sử dụng cho mục đích này. Loại chip này giữ điện áp DC đầu ra ở mức 0,01% khi điện áp đường dây và sự thay đổi điện trở tải. Là một tính năng khác, chúng cung cấp điện áp đầu ra điều chỉnh tích cực và tiêu cực và bảo vệ ngắn mạch.
ỨNG DỤNG ĐƠN GIẢN

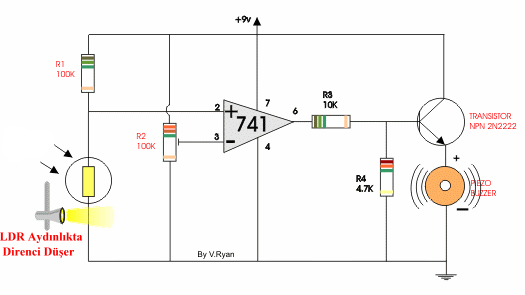

Karanlaık Circuit với Active

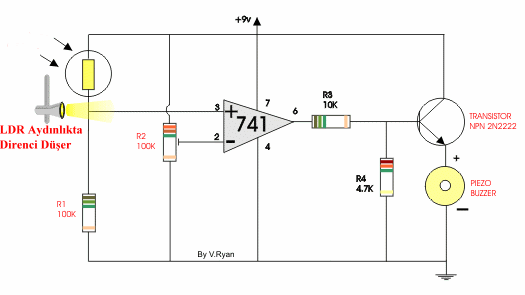

mạch như Dark Light Sensor LD được sử dụng LDR (photoresistor, Light Dependent Kháng) trong ánh sáng của ít nhất kháng, sức đề kháng cao trong bóng tối
Mạch hoạt động nhẹ
