BÀN LÀM VIỆC ĐIỆN TỬ (EWB)

BÀN LÀM VIỆC ĐIỆN TỬ (EWB)


Bàn làm việc điện tử 5.12 (EWB 5.12) có nhiều tính năng nâng cao hơn phiên bản EWB phiên bản 5.12 4.0.

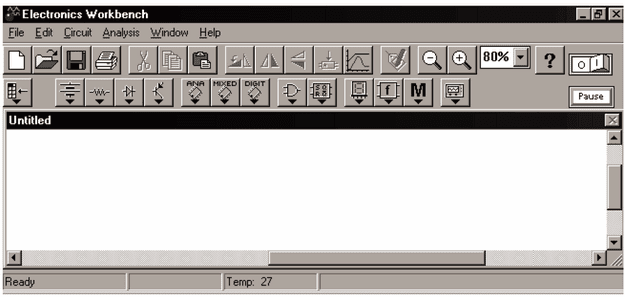

Xem trang bắt đầu của EWB 5.12
điện tử-bàn làm việc-EWB
Menu cho phiên bản 5.12 của EWB
điện tử-bàn làm việc-EWB-2
a. Menu Tệp Các lệnh có sẵn trong menu Tệp giống như trong EWB 4.0.
b. Menu chỉnh sửa Các lệnh trong menu Chỉnh sửa giống với phiên bản EWB 4.0.
c. Trình đơn mạch
I. Xoay: Xoay các phần tử trong vùng vẽ 90 °.
II. Lật ngang: Cho phép các phần tử trong vùng vẽ được xoay sang vị trí nằm ngang.
III. Lật dọc: Cho phép các phần tử trong vùng vẽ được xoay đến vị trí thẳng đứng.
IV. Thuộc tính thành phần: Một tiểu ban cho phép bạn thay đổi giá trị Nhãn, Giá trị, Lỗi và Hiển thị của bất kỳ phần tử nào trong khu vực vẽ. Các tùy chọn này được tách biệt trong EWB 4.0. Trong EWB 5.12 chúng được kết hợp dưới một lệnh duy nhất.
V. Tạo subcircuit: Đó là lệnh để chuẩn bị các mạch đặc biệt bao gồm nhiều yếu tố.
điện tử-bàn làm việc-EWB-3
VI. Phóng to: Bật độ phóng đại từng bước của chế độ xem cảnh trong khu vực vẽ.
VII. Thu nhỏ: Cho phép giảm kích thước từng bước của chế độ xem trong khu vực vẽ.
VIII. Tùy chọn sơ đồ: Khi lệnh này được chạy, một hộp thoại bật lên với các tùy chọn cho Lưới, Hiện / Ẩn, Phông chữ, Dây, In. Các tùy chọn của lệnh Schematic Options là:
Tùy chọn Lưới có Hiển thị Lưới và Sử dụng Lưới.
Nếu Show Grid được chọn, vùng vẽ sẽ nhận được một hình ảnh chấm chấm.
Nếu tùy chọn Sử dụng Lưới được chọn, các kết nối sẽ được xử lý đúng cách.
Tùy chọn Hiển thị / Ẩn có các hộp tùy chọn cho phép bạn xem các giá trị của nhãn, kích thước, mẫu, v.v. của các phần được sử dụng trong bản vẽ.
Tùy chọn Phông chữ cho phép bạn chỉ định kích thước, màu sắc và loại văn bản trong vùng vẽ.
Các thuộc tính của các liên kết có thể được chỉ định bằng cách sử dụng tùy chọn Đấu dây.
Tùy chọn in có thể được sử dụng để điều chỉnh các thuộc tính của fiddle bị đẩy ra khỏi máy in.
Menu phân tích
Nó không phải là một menu trong EWB 4.0. Các lệnh Activite, Pause, Stop và Analysis Options nằm trong menu Mạch trong phiên bản 4.0 của EWB. Khi lệnh Analysis Options của EWB 5.12 được chạy, hộp thoại trong Hình 7 sẽ xuất hiện.
điện tử-bàn làm việc-EWB-4
Trong hộp thoại hiển thị trong Hình 7, có các tùy chọn Global, DC, Transienst, Device, Insruments. Khi bất kỳ mạch nào được vẽ trong vùng vẽ, dưới lệnh Tùy chọn phân tích sẽ hoạt động.
Nếu có một mạch trong khu vực vẽ và bạn chạy lệnh Display Graphs trong menu Analysis
, một cửa sổ có tên là Analysis Graphs xuất hiện trên màn hình. Trong khi có hộp thoại Đồ thị Phân tích trên màn hình, bạn có thể chạy một trong các tùy chọn phân tích trong lệnh Tùy chọn Phân tích
Nếu bạn nhấp vào Mô phỏng, bạn có thể xem kết quả phân tích hoặc phân tích trong Đồ thị Phân tích.
điện tử-bàn làm việc-EWB-5
d. Menu cửa sổ Các lệnh trong menu Window giống với phiên bản EWB 4.0.
e. Menu trợ giúp Các lệnh trong menu Trợ giúp giống với phiên bản EWB 4.0. Chỉ lệnh Ghi chú Phát hành là dành riêng cho phiên bản EWB 5.12. Khi bạn chạy lệnh Ghi chú Phát hành trên menu Trợ giúp, hộp thoại trong Hình 11 xuất hiện.
3. Các thuộc tính của các nút lệnh (phím tắt) trong thanh công cụ của EWB 5.12
Tất cả Bàn làm việc điện tử Bàn làm việc điện tử (EWB)
Tệp tải xuống danh sách LINK (ở định dạng TXT) link-80.zip mật khẩu-pass: 320volt.com
