MẠCH HỖN HỢP ĐƠN GIẢN

Trong mạch này, có ba đèn LED được chiếu sáng theo trình tự. Các điện trở và tụ điện phụ trách điều chỉnh thời gian nhấp nháy của đèn LED. Đây có thể được thay đổi và thời gian nhấp nháy có thể được tùy chỉnh.

3 kênh đi bộ ánh sáng

Kiểm tra mạch hở

Mạch này, được mô tả như là một thử nghiệm mạch hở, là một mạch đa năng. Mạch cơ bản là mạch đa cảm biến ổn định (không ổn định). Nếu thiết bị đầu cuối A, B được đoản mạch, âm thanh cảnh báo sẽ được nghe từ loa. Một đầu của cáp đến các mạch trong một điểm lắp đặt, cáp được thực hiện nếu cảnh báo tiếng bíp âm thanh khi chúng ta kết nối đầu kia đến điểm B. Nếu nó bị hỏng, sẽ không có âm thanh.

Có thể được sử dụng như một mạch ngắn trong mạch in. Nếu có một mạch ngắn, còi sẽ phát ra âm thanh. Mạch này cũng có thể được sử dụng trong kiểm tra diode. Nếu chúng ta kết nối diodon với phần cuối của bo mạch chủ và phần cuối của cột b thì âm thanh cảnh báo sẽ được nghe thấy. Khi chúng ta đảo ngược diode, không có âm thanh cảnh báo.

Bistiv Multivibrator với Transistor

Tình hình không thay đổi miễn là tín hiệu không được áp dụng cho mạch đa cảm biến Biable (bi-ổn định). Tuy nhiên, khi tín hiệu được áp dụng cho đầu vào, trạng thái sẽ thay đổi. Mạch này chủ yếu được sử dụng trong các mạch kỹ thuật số.

Nhiệt kế điện tử

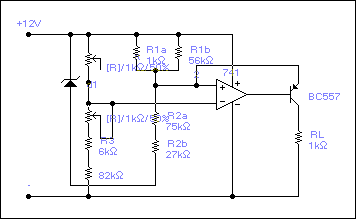

Điều này có thể đo mạch 40 ở nhiệt độ lên đến 100 C đến C .. (Ví dụ: thực phẩm xe sáp tắm em bé, ... vsgib nhiệt độ của chất lỏng) quá trình .Đây KTY 10 NTC thermistor R1 ... kháng R3 và RT cho các tuyên bố của mạch cầu của nhiệt kế điện tử D1 giữ hằng số điện áp cầu đi-ốt diode, đầu ra của cầu là một op-amp. Nếu số dư cầu bị phá vỡ sự thay đổi sürülür.ı vì transistor điện áp chênh lệch tích hợp cốt thép, mạch tải RL beslenir.transist giới hạn số lượng dòng chảy. Tải với tải trọng tối đa 400 ohms có thể được sử dụng. Nhiệt độ mạch tải cho biết nhiệt độ. Điều chỉnh kỹ thuật số và tương tự có thể được sử dụng ở đây.

Điều khiển quang

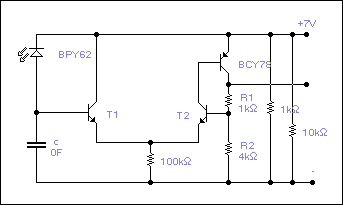

Trong mạch điều khiển quang học T1-R1 và P1op-amp là các mạch cầu nối. Trong điều kiện bình thường, cây cầu được đưa đến sự cân bằng với P1. Tỷ lệ phản hồi cho P2 được đặt. Nếu phototransistor được chiếu sáng, cân bằng cầu bị bóp méo và o / p-amp. Rơle được điều khiển bằng cách khuếch đại bởi một bóng bán dẫn đầu ra.
