MÁY PHÁT FM 87,.108MHZ

fm-phát-3volt.jpgfm-phátfm-phát-PCB
máy phát FM đơn giản ( FM lỗi ) transistor PNP sẽ sử dụng đã BF606, BF324 phải 2N3006 cách khác 2SA854 sử dụng nhưng c1 và phải thay đổi giá trị của tụ điện C2 2N3006 C2: 27 PF C3: 33 PFA 2SA854 C2: 22 PF C3: 27 PF có nên Pin CR 2032 dựa trên PC có sẵn để cho ăn
Sử dụng một cây bút như các mô hình cuộn dây có thể được quấn 6 vòng dây cách điện miền tần số 0.8mm điều chỉnh bằng cách mở và đóng cửa khoảng cách giữa các mạch cuộn dây sipir đơn giản nhưng hơi mất thời gian :): D

MẠCH PHÁT FM THAY THẾ

Bài báo Antrak từ Evening TA2E Burçak Çubukçu của chúng tôi một đơn giản FM Transmitter
các fm_veric
Mạch này khá dễ thực hiện. điều quan trọng là phải lấy 7 vòng đường kính Bobini có đường kính 4 mm. Bạn có thể sử dụng lưng thẳng của một mũi khoan 4mm hoặc một cái gì đó tương tự trong công việc cuộn suốt chỉ. Tôi không khuyên bạn nên sử dụng micrô cuộn thay vì micrô. Tôi đã thêm cái nhìn từ phía sau vào ngưỡng cửa để bạn không phải đấu tranh trên liên kết.
Bóng bán dẫn silic BC 547 cần vận hành tới 300 Mhz, một phần mà bạn có thể dễ dàng tìm thấy từ thị trường. Vì vậy, thật dễ dàng để xem công việc của chúng tôi. Tôi cũng đã cho xem dưới cùng của bóng bán dẫn trong khung màu đỏ, do đó bạn có thể dễ dàng thực hiện các kết nối chân.
Transistor Emitter (E) Điện trở 470 ohm kết nối với chân có thể được sử dụng để thay đổi đầu ra của xe. Bạn có thể tăng sản lượng của bạn bằng cách giảm điện trở này xuống 100 ohms, hoặc bạn có thể giảm công suất của bạn bằng cách nâng điện trở này lên 2 kiloohm.
Chúng tôi khuyên bạn nên sử dụng pin 9-volt làm nguồn cung cấp. Nếu bạn không sử dụng nguồn được điều chỉnh thay vì pin, bạn có thể không nhận được kết quả tốt.
Dễ dàng Gelsin.

Máy phát FM TA2AX Ali Akyol Abimizn Yazısı
các fm_basit_veric
Nó là một máy phát FM đơn giản với hai bóng bán dẫn 2N2222 . Micrô electret ở mặt trước được cung cấp bởi bóng bán dẫn T1. Các bóng bán dẫn dao động (2N2222) bao gồm 5-60 pF trimer và L1 bobbin và phạm vi hoạt động là 80-130 MHz. Dao động được điều khiển điện áp. Do đó, 2N2222 được điều chế bởi tín hiệu âm thanh của n. Cuộn L1 sẽ được quấn 6 lần trên thân thịt có đường kính 6 mm với đồng cách điện (đường kính cách nhiệt) đường kính 0,5 mm.
Đầu ra ăng-ten sẽ được lấy từ vòng tròn thứ hai ở phía tranzito của cùng cuộn dây, và kích thước ăng-ten sẽ không dài hơn 30 cm. Cuộn chỉ C1 sẽ được làm bằng cáp cách điện (cách điện bằng nhựa) có đường kính 0,5 mm uốn qua nhau. 1 cm dài và un-hàn kết thúc trên pcb sẽ được mở. Nó là thuận tiện hơn để tìm chiều dài thích hợp bằng cách làm cho lâu hơn ở đầu và rút ngắn nó với các bên cắt ở cuối trong quá trình điều chỉnh. Dễ dàng

LM3909 FLIP FLOP

lm3909-filp-flop
:) một LM3909 LED điện áp cung cấp khá đơn giản đến 1,5 volt tụ điện áp cao và có thể chạy ( bảng dữ liệu vui lòng tham khảo các tập tin) đã được, bạn biết giá trị tụ 220uf 470uF giữa olabilirle bạn thiết lập tốc độ chớp các giá trị tụ điện

TRANSISTOR FLIP FILOP

transistor flip-flop.gifflip-flop-BC547
Hai được thực hiện với điện trở BC547 10k và 100uF bạn có thể điều chỉnh tốc độ bằng cách thay đổi các giá trị của tụ có thể tăng số lượng đèn LED bằng cách kết nối hàng loạt các đèn LED 470 ohm giá trị điện trở thức ăn, bạn nên thay đổi tỉ lệ với điện áp hoặc bạn có thể hủy điện áp cung cấp 12volt mắc nối tiếp để loại bỏ các 470ohm trở 6 có thể sử dụng đèn LED để tính toán ở đây bạn có thể thấy một Nếu bạn muốn sử dụng, bạn phải đính kèm một đèn LED có thể 1k giá trị điện trở nhỏ thay vì một đèn LED thứ hai

MẠCH ANFI 50MW

50 miliwatt-anfi.gif
Nói chung, 100. 500 watt mạnh mẽ hơn anf đã thu hút sự chú ý, nhưng trong bột thấp, bột đơn giản có thể yêu cầu interlude: D
1 Watt Mono Anfi
Với TDA7052 một không khí nhỏ có thể làm việc từ 3 ... 12 volt điện áp cung cấp lý tưởng có thể cung cấp 1 volt 12 volt

1 AMP ĐIỀU CHỈNH CUNG CẤP ĐIỆN

Bây giờ các tác phẩm kinh điển một điều phổ biến tích hợp LM317T bạn cần Bilsay tích hợp làm mát với một POWERMAN mát nhỏ cho những người xem công việc của bạn cũng PC ĐIỆN đầu ra 12 volt có thể ĐÃ QUA SỬ DỤNG giới thiệu nhữngbạn cũng không thể đối phó được giải thích trong nếu bạn muốn, bạn có thể nhận được điện áp đầu ra saber sử dụng một điện trở thay vì tiềm năng kháng trị tập tin bảng dữ liệu công thức tính toán :) Ở đây , xem
Bạn cũng có thể sử dụng cùng một sơ đồ mạch cho công suất cao hơn LM350 3 Amps LM338 5 Amps

ỔN ÁP CỐ ĐỊNH

Trong chưa một điều phổ biến LM78XX Dòng dương LM79XX Dòng điều tiêu cực ví dụ cho thấy các mạch điều tích cực thường được sử dụng xem xét phần tên điện áp đầu ra XX tích hợp vào cuối Ví dụ LM7812 12 volt dữ liệu đầu ra LM7805 5 volt giống điều dữ liệu đầu ra rất nhiều :)
5, 6, 8, 9, 10, 12, 15, 18, 24-volt đầu ra rằng mô hình có khả năng cung cấp điện 1 Amp công suất cao hơn nếu bạn muốn nhìn vào thực tiễn để nâng cấp sức mạnh hiện tại trong file bảng dữ liệu nên điện áp đầu vào của 3 volt hơn Ví dụ điện áp đầu ra 18-volt điện áp đầu vào LM7812 có thể hơn một chút so với :)
Cho dù bạn thấy bạn ý muốn bằng một diode zener Tìm kiếm volttaj có thể nhận được điện áp ví dụ 7,5 volt cần LM7805 bạn có thể sử dụng tích hợp cuối khung giữa kết nối diode zener 2,5 volt được làm bằng 5 + 2,5 = 7,5 volt :) LM79XX nên đảo ngược kết nối hướng zener diode cho Series

CẢNH SÁT XE CỨU THƯƠNG LÍNH CỨU HỎA SIREN CIRCUIT

UM3561 với còi báo động mạch mạch có thể hoạt động với âm thanh 3-volt khá thực tế mang lại cho sức mạnh kết nối khuếch đại đầu ra có thể được tăng done S1 hai vị trí công tắc S1 sẽ ayarlaybiliy tông còi với một vị trí duy nhất switch bảng
S1 S2 nhàn rỗi còi mở cảnh sát
S1 + S2 mở ở cuối Firefighter sireni
S1 mở tại S2 tại điểm S2 xe cứu thương sireni
S1 + S2 đóng ở cuối Tiếng ồn: D
Sự đơn giản của các mạch theo kinh nghiệm được thảo luận trong mỗi mạch đơn giản.
Cập nhật: ngày 6 tháng 4 năm 2008 .....................................................

MẠCH CÒI ĐƠN GIẢN

các korna_devre
hai bóng bán dẫn và bao gồm một số yếu tố thụ động có thể hoạt động với một đơn giản mạch 5..12 volt cung cấp từ các giá trị tụ điện và điện trở trong mạch có thể đạt được bằng cách thay đổi tiếng ồn khác nhau
Horn Circuit Schematic
các korna_devre
Hình ảnh hoạt động của loài chim sẻ
20k trimpot thay vì 10k và 100nf thay vì 12nf

MẠCH ĐIỀU KHIỂN QUẠT (ĐIỀU KHIỂN NHIỆT ĐỘ)

các basit_fan_kontrol_devre
Chất lượng bilgiay cung cấp điện và người hâm mộ một số thiết bị sử dụng quạt nhiệt độ arttıkc quay nhanh hơn trong sử dụng :) được đặt ở nhiệt NTC (thường là làm mát) nhiệt arttıkc giá trị điện trở NTC rơi gọi là transistor truyền tương xứng đã được sử dụng trong quạt ATX transistor powersuuply sử dụng quạt mạnh hơn từ mạch bạn phải tăng sức mạnh của họ
Sơ đồ mạch điều khiển quạt
các basit_fan_kontrol_devre

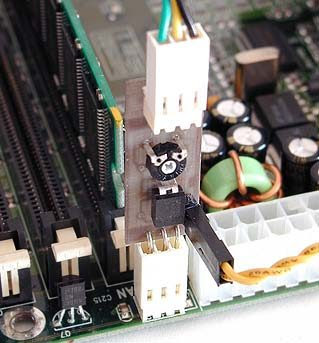

Hình ảnh làm việc của ma quỷ
Ngoài ra ở đây mosfetli (IRFD9120) có một mạch điều khiển tốt đẹp như đã thấy trong hình ảnh rất phong cách :)
irfd9120_mosfet_fan_kontrol
Và cuối cùng trong mạch cố gắng sử dụng Bred Bord tôi đã phải đối phó với thủng lỗ đục lỗ thời gian dài lai bảng đã được trộn :)
Trong một số mô hình tôi đã chỉ định kết nối bảng lai trong hình, phần sọc dài trên đầu có thể có hai gurutans độc lập khác nhau.
