Hiển thị thời gian bật lên trong không khí
Đồng hồ thời gian của hệ thống POV: Hệ thống này là một mạch đồng hồ được thiết kế với một pic và 7 đèn LED. Lần đầu tiên này được đưa ra khi không thể bởi vì mọi người một tiếng đồng hồ tối thiểu Bốn mạch màn hình 7-segment là cần thiết, hai tiếng đồng hồ đại diện cho đại diện trong hai phút. Những hệ thống con người cái gọi là với 7 đèn LED, được hưởng lợi từ một tính năng sửa lỗi lớn của bộ não của động vật, các chỉ số tương tự đã được tạo ra trong không khí.
Nó là một máy xử lý thông tin rất chuyên sâu về cấu trúc não người, nhưng nó tạo ra sự liên tục bằng cách lấp đầy những khoảng trống trong nhận thức về những thay đổi trong các sự kiện nhanh. Ví dụ, chúng ta có thể đưa ra một kỹ thuật điện ảnh. Times đang thay đổi hình ảnh tĩnh trong bộ phim 24 khung hình mỗi giây nhưng chúng ta nhận thức sự kiện chứ không phải là khung cá nhân nhờ vào tìm kiếm này ngay lập tức độc đáo và phát hiện làm mềm của não như một bức tranh toàn hereketli. Điều này được gọi là POV (Persistence Of Vision).
POV là một tính năng được sử dụng rộng rãi trong các thiết bị điện tử. Màn hình máy tính, tivi, hệ thống di chuyển và các hệ thống đa chỉ số ghép kênh luôn được hưởng lợi từ sự chỉnh sửa phát hiện này của bộ não con người. Với kỹ thuật này, ví dụ, 7-segment ghép (multiplex) với các chỉ số tích hợp trong một ổ đĩa thay vì sử dụng một tích hợp 7-segment cho mỗi lái xe có khả năng lái xe 7-segment hiển thị màn hình 7-segment như chúng ta muốn.
Để hiểu rõ hơn về cách thức hoạt động của hệ thống đồng hồ POV, trước tiên chúng tôi xem xét cách một hệ thống chỉ báo với đa số 7 phân đoạn hệ thống chỉ thị này bao gồm một trình điều khiển và một bóng bán dẫn của mỗi chỉ báo bật và tắt các cực dương thông thường hoặc các cực âm của các chỉ số. Màn hình đầu tiên hiển thị thông tin trước khi trình điều khiển tích hợp, sau đó màn hình đầu tiên hiển thị thông tin trên màn hình đầu tiên sao cho bóng bán dẫn đầu cuối chung được kích hoạt, nhưng các chỉ báo khác tắt. Thông tin này sẽ tiếp tục trong ít nhất 4 mili giây nếu có 5 chỉ số trong một khoảng thời gian nhất định. Sau đó, chỉ báo đầu tiên tắt và trình điều khiển đến chỉ báo thứ hai, và sau khi chỉ báo đó đã bật trong 4 mili giây, hệ thống tiếp tục với chỉ báo thứ ba.
Sau khi trình tự này hoàn tất cho tất cả các chỉ dẫn, mọi thứ bắt đầu lại. Thông qua POV của chúng tôi, chúng tôi nhận thấy những nhấp nháy nói chung và chúng tôi thấy kiến ​​thức tổng thể trong tất cả các đại diện. Chúng tôi có được con số 4ms từ phần hiển thị 20ms / 5, tương ứng với một biến thể thời gian là 20 mili giây (50Hz), tức là 25 chu kỳ mỗi giây, tức là mua 24 khung hình / giây cho ví dụ về rạp chiếu phim. Nếu sử dụng tần số quét chậm hơn, mắt bắt đầu nhận biết thông tin như rung, nghĩa là chúng ta không thể lừa được bộ não nữa. Giá trị này, tương ứng với tần số 50 Hz, được gọi là tần số quét hoặc quét.
POV giờ cuối cùng cho đến khi tính năng này bằng cách tận dụng các phương pháp ma trận điểm bằng cách tạo ra 7 đèn LED trong không khí được sử dụng.
Hiệu ứng raster được tạo ra bằng cách đặt hệ thống 7 đèn LED trên động cơ pin và xoay chúng.
Pov Hour Circuit Schematic
pic16f84-7-dẫn-đồng hồ-chu kỳ là
Như bạn có thể thấy ở trên, hệ thống khá đơn giản. Chức năng chuyển tiếp của Reed là một dấu chỉ mục. Khi một, hai hoặc ba nam châm được đặt trên hệ thống động cơ, thông tin thời gian bắt đầu được tạo ra. Màn hình này luôn bắt đầu từ cùng một vị trí. Khi số lượng nam châm tăng lên, các con số trở nên hẹp hơn. Lý tưởng nhất, hai nam châm nên được đặt đối diện nhau, có nghĩa là, góc giữa chúng là 180 độ.
Việc cơ giới hóa dễ dàng thực hiện đòi hỏi lao động tương đối nhiều hơn. Chúng tôi đặt một pin của động cơ sau khi thực hiện một nửa trục được gắn trên số chúng tôi cũng tìm thấy bởi một thí nghiệm trên một hoặc cả hai mặt của nam châm động cơ của khoảng góc bằng nhau, từ đó được kích hoạt trên bởi relay sậy của nam châm trên mạch cũng là cần thiết để thiết lập và cáp điện, giữ điện áp đến trở về hệ thống mạch bàn chải nó nên được thiết lập.
làm cho những vấn đề khó khăn nhất mà có thể gặp phải trong hệ thống di chuyển được đưa ra khỏi cáp. nút Setup và không có nhu cầu để có được ra bắt đầu vào lúc 12:00 sau khi cung cấp năng lượng hệ thống, sau đó năng lượng của động cơ bị gián đoạn với switch để kết nối bổ sung và mong muốn của điện áp mạch vẫn còn, và các giá trị chủ chốt 12: đếm đến 00 có thể thấy lỗi chạy động cơ nếu entered've đã phạm sai lầm và động cơ dừng chúng tôi sửa chữa. điều này cho phép các trục động cơ đến khung gầm, 5 volt để ăn cơ học tối thiểu của hệ thống bằng cách di chuyển bàn chải duy nhất có thể được thực hiện tùy chọn lập trình cơ quan giám sát cho Pic 16F84 timer để WDT = ON và Oscilator ví dụ: OSC = phải được thiết lập để XT.

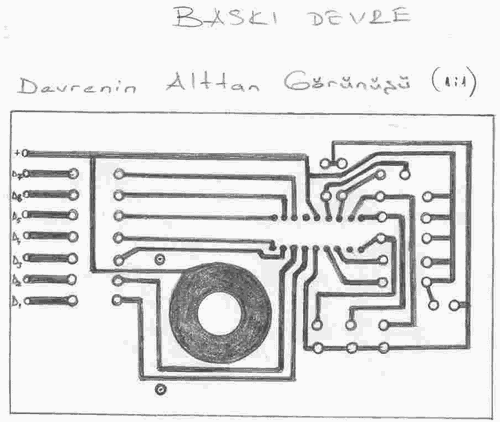

POV giờ mạch in pcb dưới
pov-pic16f84-7-LED-PCB-thấp-giờ
Pov giờ in mạch pcb top xem
pov-pic16f84-7-LED-PCB thượng giờ
Pov chỉ báo mạch pcb dưới
POV-to-PCB LED hiển thị pic16f84-7
Tệp tải xuống danh sách LINK (ở định dạng TXT) link-4134.zip mật khẩu-pass: 320volt.com
Danh sách vật liệu
• 1 * PIC16F84
• 1 * 04:00 Mhz tinh thể dao động
• 1 * 7805
• 1 * 9V ô tô
• 7 * LED (nhạy cảm)
• 7 * 120 ohms
• 5 * 10 Kilo Ohm
• 3 * SWITCH (trên \ off)
• 2 * 22 pF
• 1 * 100 Microfarad
• Nam châm một mảnh
• Bàn chải
• Một tấm kích thước chúng tôi có thể gắn kết
