TỰ ĐỘNG LÀM ĐẦY CÁC KHO CHỨA NƯỚC

Trong các chi tiết của dự án, có rất nhiều thông tin hữu ích.

Mục đích của dự án: Mục đích của dự án là lấp đầy tự động các kho chứa nước được sử dụng nhiều nhất trong khu công nghiệp. Điều kiện cần thiết cho điều này là; nó là cần thiết để kiểm tra 3 kho được sử dụng theo thứ tự và sau đó tiếp tục quá trình kiểm soát sau khi điền vào một rỗng.

Các yếu tố được sử dụng trong dự án

• LM 324 op-amp
• RS Flip-Flop
• 7490 10 lượt truy cập
• 555 dao động
• Cổng 7404 NOT
• Cổng 7408
• 7432 OR Gate
• Điện trở khác nhau
• tụ

1 - LM 324 op-amp

Bộ tích hợp LM 324 là một mục đích chung, một nguồn cung cấp được tích hợp với 4 op-amps. Nó thường được sử dụng như một bộ so sánh.

Mạch so sánh nhận điện áp tuyến tính làm đầu vào và cung cấp đầu ra kỹ thuật số cho biết rằng một đầu vào nhỏ hơn hoặc lớn hơn đầu vào kia.

Hình trên cho thấy kết nối điển hình với điện áp tham chiếu đầu vào được kết nối với điện áp tín hiệu đầu vào khác.

Khi điện áp "Vout" thấp hơn điện áp "Vref", đầu ra sẽ ở mức điện áp thấp và điện áp "Vout" sẽ ở mức điện áp cao nếu nó cao hơn điện áp "Vref".

2 - RS Loại Flip-Flop
Các mạch flip-flop cơ bản là các mạch tuần tự không đồng bộ. RS flip-flop, S (set) và R (reset) là 2 đầu ra, Q và 2 kết quả đầu ra.

3- 7490 Số thập phân

Bộ tích hợp 7490 chứa 2 bộ đếm độc lập. Chia một cho 2 và chia cho 5. Chúng có thể được kết nối riêng hoặc liên tiếp và có thể thực hiện 10 bộ chia.

7490 Integral BCD là các số nguyên truy cập 0-9 trong khoảng từ 0000 đến 1001, số thập phân 0-9. Để sử dụng thực thể như bộ đếm BCD, đầu vào CLK được áp dụng cho mạch phải được áp dụng từ "CLKE" và đầu ra QA phải được kết nối với "CLK B".

4-555 Dao động

Giai đoạn tích hợp 555 là một máy phát sóng vuông có thể được điều chỉnh với các điện trở và tụ điện khác nhau.

Tần số của ống dẫn sóng vuông được sản xuất theo sơ đồ kết nối ở trên có thể được tính theo công thức sau

Sơ đồ mạch

Nguyên tắc hoạt động: Mạch so sánh có điện áp đầu vào tuyến tính và sau khi so sánh nó với điện áp tham chiếu, đầu ra đầu ra theo điện áp đầu vào lớn hơn hoặc nhỏ hơn điện áp tham chiếu. Các mạch này được nhìn thấy dưới đây.

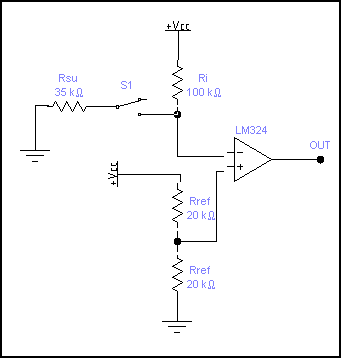

Hình A

Điện áp "Vref" sử dụng 2 điện trở bằng (20k) theo cách trên;

Vref = Vcc (20 / (20 + 20)) = Vcc / 2 = 5/2 = 2.5V

Tính như Vref = 2.5V .

Tại đầu ra op-amp, Vi sẽ xuất ra một đầu ra theo điện áp nhỏ hơn hoặc lớn hơn điện áp Vr.
Trong trường hợp này, chúng ta muốn điện áp đầu ra là một mức logic trong trường hợp của nước, và một mức logic khác khi thiếu nước.

Đối với hình A : Trong trường hợp không có nước (tức là công tắc đang mở); Điện áp "Vi" sẽ là 5V và điện áp "Vr" sẽ là 2.5V. Do đó, điện áp đầu ra của chúng tôi sẽ thấp (logic "0"). Nếu nó bị chảy nước (tức là công tắc đóng); điện áp đầu ra phải nhỏ hơn điện áp "Vr", để điện áp đầu ra khác nhau (logic "1"). Vì lý do này, giá trị điện trở của "Ri" được tính như sau;

* Khả năng chống nước (Rsu) được đo bằng 35k từ các phép đo được thực hiện.

Vi & lt; Vr; [Vi = Rsu * Vcc / (Rsu + Ri)]

35 x 5 / (35 + Ri) & lt; 2,5 V

Chúng ta có thể chọn 35K Do đó sự căng thẳng "Vi";

Vi = 35x5 / (100 + 35) = 1,3V Vi = 1,3V khi Ri = 100k.

Tức là kháng 100k chọn là nước "Vi Hình B

Hình B: Đầu ra cao (logic "1") khi đầu vào tham chiếu được kết nối với đầu vào đảo ngược và đầu vào "Vi" dương hơn điện áp tham chiếu "Vr".
nếu nó là nước; Đầu ra thấp (logic "0") vì Vi = 1,3 Nói cách khác, điều ngược lại đúng với hình dạng. * Hai kết nối khác nhau này được sử dụng như sau;

Lưu trữ phụ thuộc vào việc đầu ra của các bộ khuếch đại op được kết nối theo cách trên có phải là nước hay không;

• Khi nước rơi xuống dưới mức 1

Đầu ra 1.OP-amp IN: Logic "0" khi đầu ra Vi> Vr
2.op-amp IN cho đầu vào chuyển đổi 2-amp thành "Vref" : Vi

• Khi nước xuống dưới mức 2

Đầu ra 1.OP-amp IN: Logic "0" khi Vi> Vr
2.OP-amp IN output: logic "1" khi Vi> Vr.

Trong trường hợp này, khi nước rơi xuống dưới mức 2, cần bơm nước bằng máy bơm. Trong trường hợp bơm nước, nước đầu tiên tăng lên trên mức 2 và sau đó ở trên mức 1. Khi nước đạt đến mức 1, quá trình bơm phải bị gián đoạn.

• Khi nước được đổ đầy đến mức 2

Đầu ra 1.OP-amp IN: Logic "0" khi Vi> Vr
2.OP-amp IN output: Vi

• Khi nước được đổ đầy đến mức 1

1.op-amp ở đầu ra: Vi
2.op-amp ở đầu ra: Vi

Theo các phân tích này, có hai trạng thái logic "1" trong mạch. Đó là:

Khi bơm cần vận hành, đầu ra op-amp thứ 2 là logic "1".
Khi bơm cần tắt, đầu ra op-amp đầu tiên là logic "1".

Khi hai đầu này được cho ăn với một flip-flop, thiết lập một FF kết thúc. Khi máy bơm đóng, chúng tôi muốn đầu còn lại FF RESET.

Do đó, đầu ra Q của FF theo đầu ra op-amp trong một khoảng thời gian được đưa ra trong bảng sau.

Vì vậy, khi đầu ra Q của flip-flop là logic "1", bơm sẽ xả nước, và khi đầu ra Q là logic "0", nó sẽ không.

Phần điều khiển của bộ điều khiển: Mạch điều khiển phải điều khiển 3 kho theo thứ tự. Khi một kho miễn phí được phát hiện, quá trình kiểm soát phải dừng lại và kiểm tra kho từ nơi nó được để lại sau khi nhà kho đã được lấp đầy. Đối với điều này, mạch điều khiển có thể được thực hiện với bộ tích hợp bộ đếm 7490 như sau.

Hoạt động của phần điều khiển như sau; Bộ đếm 7490 tích hợp các số nguyên từ 0-9. Chúng tôi cần 3 giá trị số khác nhau vì 3 kho sẽ được kiểm tra. Vì lý do này, 7490 được kết nối như dưới đây và đặt lại thành 2`s. Các đầu ra Q của bộ đếm có các giá trị sau: (00, 01, 10)

Các kết nối sau đây được thực hiện cho 3 thiết bị đầu cuối hoạt động ở mỗi bộ đếm (f1, f2, f3)

Theo thứ tự này, chúng ta kiểm tra các đầu f đang hoạt động với các đầu ra FF của các kho và theo thứ tự các kho.

Nếu bất kỳ bộ nhớ nào trống trong quá trình điều khiển, đầu ra FF sẽ trở thành logic "1". Khi bể được điều khiển (tức là ANDed with f), tín hiệu logic "1" được gửi tới máy bơm để bơm nước hồ chứa, hồ chứa được mở và tín hiệu đặt lại dao động 555 được gửi để dừng quá trình điều khiển.

Khi bình chứa đầy, đầu ra FF của bể là hợp lý "0". Với AND, đầu ra sẽ là logic "0", bình sẽ dừng tưới nước, van sẽ tắt và bộ tích hợp 555 sẽ chạy lại để đếm tích hợp 7490, tức là điều khiển sẽ tiếp tục từ nơi nó bị tắt.

NGUỒN CUNG CẤP

Nó được sử dụng để chuyển đổi điện áp cung cấp 220V cho điện áp DC được điều chỉnh mong muốn. Khi được bật, máy biến áp được sử dụng để kéo điện áp đầu vào đến mức điện áp AC mong muốn. Diode cầu được sử dụng để điều khiển sóng toàn của tín hiệu AC. Các tụ điện được sử dụng như một bộ lọc để điều chỉnh điện áp. 7805 là bộ điều chỉnh điện áp 3 đầu cung cấp điện áp không đổi theo quy định dương trong một phạm vi tải trọng nhất định.

• Quy định điện áp dương của 7805; + 5V
• Điện áp đầu vào V tối thiểu là 7805; + 7,3V

tính toán:

Các mạch rút ra 130mA hiện tại và cho 5V quy định điện áp;

• Bộ điều chỉnh điện áp 7805
• tụ điện 2200 uF
• tụ điện 220 nF
• Biến áp 220V / 7,5V
• Cầu đi-ốt cầu

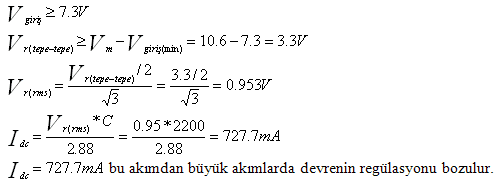

Việc tính toán nguồn năng lượng sử dụng như sau được đưa ra dưới đây:

• Điện áp cao nhất trên máy biến áp

• điện áp gợn đỉnh

• Mức DC của điện áp trên tụ 2200uF

• Hệ số gợn sóng của tụ lọc khi tải là 130mA

• Biến động của độ căng trên tụ điện C là 1,65% và giảm xuống dưới mức điện áp tối thiểu

Vì giá trị này cao hơn giá trị danh nghĩa của 7,3, đầu ra sẽ vẫn ở mức 5V quy định.

• tải trọng tối đa hiện tại cho điều tiết

Kết luận: Xét rằng đất nước chúng ta là một đất nông nghiệp, kỹ thuật tưới tiêu mới là cần thiết ở các vùng nông nghiệp. Hơn nữa, ở nhiều nhà máy, hệ thống kiểm soát cần phải có sự xuất hiện kinh tế và thẩm mỹ hơn để tạo điều kiện cho việc lấp đầy các bể chứa nước, chất lỏng, nước ... được lưu trữ.

Vì mục đích này, tôi đã thiết kế một mạch điện tử để thực hiện quá trình kiểm soát và làm đầy các bể chứa nước tự động. Ở đây, chúng tôi đang thực hiện quy trình kiểm soát 3 hồ chứa nước bằng cách sử dụng bộ tích hợp bộ đếm. Khi cần kiểm tra trữ lượng nước nhiều hơn, cần phải đếm và đặt lại bộ đếm cho số lượng hồ chứa đã sử dụng. Chúng tôi sẽ kết nối nó với đầu ra của bộ đếm và hoạt động điều khiển được thực hiện với bộ giải mã.

Vì vậy, thay vì sử dụng một máy bơm riêng biệt cho mỗi hồ chứa, 3 hồ chứa khác nhau đã được lấp đầy bằng cách sử dụng một máy bơm. Có thể phát triển công việc này cho các nhu cầu và hệ thống khác nhau.

Nghiên cứu này thị trường trên electronics'm công nghiệp quan tâm đến việc thực hiện công việc này mà tôi cần phải làm việc trong lĩnh vực thiết kế mạch và thiết kế bo mạch điện tử sẽ cung cấp một lợi ích thực sự với tôi sau này trong cuộc sống của tôi. Đây là một ví dụ tốt về công việc của tôi cho những người bạn muốn làm việc trong lĩnh vực này.
