CHU KỲ TẦN SỐ ÂM THANH ĐƠN GIẢN

được đưa ra trong hình bộ khuếch đại với công suất đầu ra là 1,5 W sẽ được kết nối với đầu vào, radio, băng đón micro có thể được sử dụng như các nhà xây dựng trong liên lạc và điều khiển và mạch kích thích. Trở kháng đầu vào của mạch là 50 kOhm, tín hiệu đầu vào là 8mV, trở kháng đầu ra là 4,5 ohm, dải tần số từ 75 Hz đến 20 KHz và nó có biến dạng 5% ở công suất ra 1,5 W. Mạch cộng, trừ 9 V cho ăn. Mức tăng của mỗi bóng bán dẫn được chuyển sang một bóng bán dẫn tiếp theo, và mức tăng tối đa thu được từ đầu ra.

Bộ khuếch đại 1.5w

Hệ thống Quadrophonic

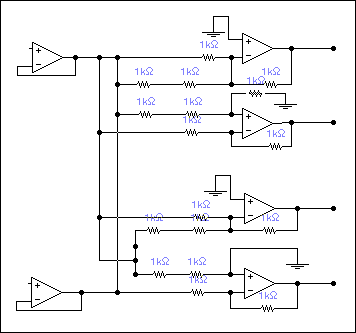

Các mạch của hệ thống quadrophonic nhân tạo với đầu ra quadro với đầu vào âm thanh stereo được nhìn thấy. Trong mạch, bộ khuếch đại được sử dụng với đầu ra stereo và quadro. Các bộ khuếch đại này là các bộ khuếch đại được tích hợp với sự tích hợp opamp. Các mục của Ma quỷ là hai, trái và phải. Đầu ra của hệ thống âm thanh stereo được kết nối với đầu vào bên trái và bên phải. Các đầu ra phía trước bên trái và bên phải phía trước thuộc về các kênh phía trước, và các đầu ra phía sau bên trái và bên phải phía sau thuộc về kênh phía sau. Ngoài ra, đầu ra âm thanh nổi có thể được điều chỉnh riêng biệt với bốn chiết áp.

Microphone Mixer với 4 đầu vào

Mạch là mạch trộn bóng bán dẫn. Các đầu vào được khuếch đại bởi các bóng bán dẫn T1 ... ..T4. Cho dù đầu vào nào được khuếch đại (T5), các chiết áp P1 ... ..P4 của chúng được chọn. Potentiometer phải là logarit. Bốn micrô có trở kháng giữa 210 ohms và 600 ohms có thể được sử dụng cùng lúc nhờ mạch này.

Bộ khuếch đại Transistor 40 watt

Mạch này là mạch khuếch đại công suất đầu ra với công suất cao và chi phí xây dựng thấp. Các bóng bán dẫn T1 ... .T4 phải được lắp đặt trong bộ làm mát. Đã sửa lỗi với in4148 điốt không yêu cầu điều chỉnh dòng điện

Bộ khuếch đại micrô

Mạch ở mức độ thấp, đầu vào nhạy cảm và độ lợi cao này được sử dụng đặc biệt cho micro động. Được sử dụng trong các micrô khác.

Mạch Transistor Siren

Mạch tạo ra tín hiệu cảnh báo được sử dụng trong động cơ hàng hải. Các loa được sử dụng phải là loa siêu trầm và còi báo động cao.

Loa thay thế micrô

Nhờ mạch này, một loa được sử dụng như một micro. Nó thường được sử dụng trong các thiết bị truyền thông đối ứng (diaphones) như một microphone loa. Với mạch này, một micro thu được giá rẻ và cao được xây dựng.

Bộ khuếch đại Op-Amp Pre

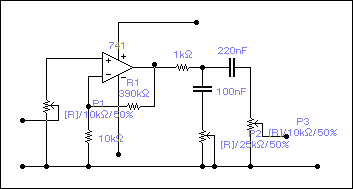

Mức đầu vào của preamplifier được thiết lập bởi P1. Âm thanh của tín hiệu đầu ra op-amp được đặt bằng P2 và giá trị âm lượng P3. R1 là yếu tố cho ăn.
