DIMMER CIRCUIT 220V 50HZ 100 WATT ĐIỀU KHIỂN ĐÈN

Mạch yếu tố

Mạch điện áp và dòng điện gặp phải một số khó khăn trên đường từ đầu này sang đầu kia. Những khó khăn này là các lực tác động hoặc trì hoãn việc truyền electron. Ở đây, các lực này có thể được gọi là RESISTANCE.

Hãy bắt đầu với định nghĩa về kháng cự. Sức đề kháng với lực tác dụng lên dòng điện được gọi là điện trở. Nó thường được ký hiệu bằng chữ "R". Các đơn vị là "Ω" Ohm ". Nó được hiển thị với các biểu tượng khác nhau như dưới đây. Luật của Ohm Đóng kháng trong mạch điện; bằng phần của dòng điện chạy qua điện áp mạch.

Trong mạch điện, điện áp áp dụng cho mạch luôn luôn không đổi. Khi điện áp áp dụng cho mạch tăng, dòng điện chạy qua mạch tăng. Điện áp được áp dụng cho mạch mang lại điện trở mạch của tốc độ dòng chảy đi qua mạch. Từ định nghĩa về tính kháng;

R = E / I (1.1)

. Trong công thức này, R là oh kháng, E; Volt là điện áp được áp dụng cho mạch, và (I) là dòng điện chạy qua mạch như ampe. Kết quả là, nếu điện áp được đưa ra trong volt ampe, điện trở được tìm thấy trong ohms.

Ký hiệu kháng

Điện trở khác nhau



Điện trở được sử dụng trong các mạch điện (và điện tử) để hạn chế dòng điện đi qua và gây ra sụt điện áp. Có nhiều biểu tượng sức đề kháng khác nhau được hiển thị ở trên.

Kháng chiến có hai đặc điểm quan trọng. Đây là những giá trị điện trở ohmic và sức mạnh. Điện trở tỷ lệ thuận với độ khó mà giá trị ohmic hiển thị đối với dòng điện. Điện trở là giá trị công suất lớn nhất có thể được sử dụng cho điện trở. Nếu giá trị này bị vượt quá, điện trở sẽ bị hủy. Do đó, giá trị của công suất tiêu thụ trong điện trở phải được tính toán và phải chọn một sức đề kháng có cường độ phù hợp.

Có một loạt các điện trở trên thị trường với các giá trị ohmic khác nhau. Điện trở từ 0,01 đến vài MΩ có thể được sử dụng trong các mạch điện hoặc mạch điện tử. Điện trở là yếu tố mạch được sử dụng phổ biến nhất. Nói chung, các đơn vị phần tử điện trở Ω và bội số của nó được sử dụng.

Dưới đây, giá trị điện trở ohmic được cho trong bội số.

1 Kilohm (1 kΩ) = 1000 Ω
1 Megohm (1 MΩ) = 1000 kΩ = 1 000 000 Ω

Giá trị ohmic điện trở: Giá trị ohmic của điện trở được ghi trực tiếp bằng số hoặc được chỉ định bằng mã màu. Trong các ví dụ sau, các giá trị ohmic và dung sai của các điện trở được viết bằng các số trực tiếp.

Điện trở có giá trị được đánh số ở trên

Trong một nhóm điện trở khác (thường ở điện trở 0,125 và 0,25 watt), giá trị ohmic được biểu thị bằng các dải màu trên điện trở. Nói chung có 4 hoặc 5 dải màu trên các điện trở. Các màu được đặt gần một bên của điện trở trong khi các màu đó được mã hóa trên điện trở. Khi đọc giá trị, nó cũng cần thiết để bắt đầu dải màu gần mép nhất. Các hình dưới đây cho một hình ảnh điện trở được mã hóa với 4 và 5 màu.

Điện trở có giá trị được mã hóa bằng 4 màu

Hãy cẩn thận, các màu sắc nên được gần gũi hơn với phía bên trái và đọc từ màu sắc gần nhất để bên trái này. Đối với điện trở 4 màu, băng tần số 1 và 2 là 3 băng tần và băng tần thứ 4 mang lại khả năng chịu điện trở.

Điện trở có giá trị được mã hóa với 5 màu trên chúng

Đối với các điện trở 5 màu, các băng 1, 2 và 3 được đánh số thứ 4 của băng tần số và băng tần thứ 5 là dung sai. Điện trở 5 dải thường là điện trở với các giá trị nhạy cảm hơn và được sản xuất cho các mạch đặc biệt.

Trong bảng dưới đây, các giá trị số của các màu được đưa ra. Các mã màu được sử dụng như các giá trị dung sai trong các điện trở cho điện trở của điện trở đó. Ví dụ, nếu màu bạc được sử dụng làm giá trị dung sai, thì điện trở là +/- 10% dung sai và có thể vượt quá 10% hoặc dưới 10% giá trị được mã hóa trên đó. Mã màu ngay trước màu dung sai cho giá trị số nhân. Giá trị này cho giá trị nhân của các mã màu số trước đó. Tất cả các mã màu trước mã số nhân là giá trị số. Các số mà các màu tương ứng được đặt cạnh nhau và nhân với phép nhân của màu và giá trị điện trở được tìm thấy.

Giá trị số nhân và dung sai của mã màu kháng

Ví dụ: 1.Renk
= Brown
2.Renk = Black
3.Renk = Red
4.Renk = Vàng

Giá trị số là màu nâu 1, giá trị màu đen là 10 theo màu đen 0, hệ số 3. Màu là màu đỏ và giá trị số nhân là 100. Trong trường hợp này, giá trị điện trở;

10 x 100 = 1000? = 1 k?

Sức đề kháng là +/- 5% dung sai, vì nó là màu vàng trong màu thứ tư với dung sai. Vì vậy, giá trị có thể là 950 Ω hoặc 1050 Ω.

Kết nối điện trở:

Dòng điện trở kết nối được tính bằng cách: tổng R (RT) = R1 + R2 + R3 ... rn
Điện trở trong Parallel Khi tính toán: 1 / RT = 1 / R1 + 1 / R2 + 1 / R3 + ... 1 / R

Potentiometer (Điều chỉnh điện trở): Nó được sử dụng khi giá trị điện trở cần phải được thay đổi thường xuyên. Chúng được làm bằng hai loại dây và carbon. Trong các điện trở này, điểm đặt là điểm giữa. Dây hoặc carbon trên một vòng tròn được điều chỉnh bằng cách xoay nó qua điện trở. Nếu một mille giảm dần được thiết lập, các chiết áp được thiết lập với một tuốc nơ vít tốt tipped, và loại điện trở điều chỉnh nhỏ này được gọi là một điện trở trimer.

Potentiometer được sản xuất theo hình ba hướng. 1 và 2 là cố định, 3 là di chuyển. Khi vị trí của đầu thay đổi, giá trị điện trở của chiết áp thay đổi.

Potentiometer là một thiết bị điều khiển điện áp. Một điện áp tại một giá trị cố định được áp dụng cho các thiết bị đầu cuối 1 và 2, và một điện áp tại một giá trị biến được thu được với sự giúp đỡ của một thiết bị đầu cuối thứ ba. Lượng thay đổi trong căng thẳng phụ thuộc vào vị trí của 3 đầu. Giá trị của chiết áp có thể được thay đổi liên tục hoặc từng bước. Giá trị điện trở thay đổi liên tục theo tỷ lệ chuyển động bay số 3. Trong trường hợp các loại thay đổi dần dần, có thể không thu được điện trở thay đổi theo vị trí của đầu 3. Ngoài ra, một số giá trị điện trở trung gian có thể không có sẵn trong cài đặt từng bước.

Mạnh hơn các loại điện trở quy định được gọi là rheostats. Trong các điện trở này, bộ điều chỉnh di chuyển tuyến tính. Có các thiết bị điều chỉnh trượt di chuyển trong một thiết lập hình tròn.

Các biểu tượng của chiết áp được hiển thị dưới đây.

Biểu tượng Potentiometry

điện thế kế

Tụ điện (Công suất): Vật liệu cách điện (cách điện) có khả năng lưu trữ điện. Bởi vì các electron và proton di chuyển trong vật liệu xâm nhập, chúng không thể đi đến một nơi. Tụ điện, là một trong những yếu tố mạch điện tử cơ bản nhất, đã được sản xuất bằng cách tận dụng các tính chất lưu trữ của vật liệu cách điện.

Một yếu tố mạch bao gồm hai dây dẫn đối lập lẫn nhau và một chất cách điện giữa chúng được gọi là "tụ điện". Khả năng của tụ điện để lưu trữ phí được gọi là "công suất". Tụ điện phải được cấp từ nguồn điện áp bên ngoài để lưu trữ điện tích. Cấu trúc và biểu tượng của tụ điện được thể hiện trong Hình 1.6 bên dưới.

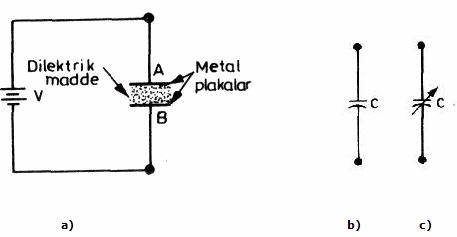

a) Cấu trúc của bộ tản nhiệt b) Ký hiệu của kodan cố định c) Ký hiệu của biến kodan

Như có thể thấy, tụ điện bao gồm hai tấm dẫn điện và một lớp cách điện giữa chúng.

Trong tụ điện, điện tích lũy trên hai tấm dẫn điện cách nhau bằng một chất cách điện. Một trong các tấm có điện tích dương của proton và điện cực kia có điện tích âm của electron.

Đơn vị điện dung là Farad. Nếu 1 volt của điện áp được áp dụng cho các đầu của một tụ điện, 1 tụ điện của một điện tích được hình thành trên tụ điện đó, công suất của tụ điện là 1 Farad.
Bởi vì Farad là một đơn vị rất lớn, trong thực tế xác nhận Farad, microfarad (| OF), nanofarad (nF) và picofarad (pF) được sử dụng. Bảng sau đây cho thấy xác nhận của Farad.

CÁC LOẠI TỤ ĐIỆN

a- Mica tụ: Trong các tụ điện Mica, hai tấm dẫn điện rất mỏng và mica làm vật liệu cách điện được sử dụng. Trong các tụ điện này, vật liệu gốm thường được sử dụng làm vật chứa bên ngoài. Tụ điện mica thường được sản xuất để đạt được dung lượng nhỏ giữa 50 picofarads và 500 picofarads.

b- Tụ giấy: Hai tấm tụ điện được sử dụng trong các tụ điện giấy và giấy được sử dụng như một chất cách điện giữa chúng. Các vật liệu dẫn điện và giấy giữa chúng rất mỏng và quấn lại với nhau để tạo thành một cấu trúc hình trụ. Trong các tụ điện giấy, nhựa thường được sử dụng như vỏ ngoài. Tụ giấy thường được sử dụng để thu được dung lượng trung bình. Ví dụ, dung lượng giữa 0,005 và 1 microfarad thu được với các tụ điện giấy.

c- Tụ gốm: Gạch được sử dụng làm vật liệu điện môi trong các tụ điện này. Cùng một lượng công suất có thể thu được trong các tụ gốm, có kích thước nhỏ hơn nhiều so với bình ngưng giấy. Tụ gốm được sản xuất vật lý dưới dạng một ống hoặc đĩa. Tụ gốm ở dạng đĩa cũng được gọi là "bình ngưng đậu lăng".

d- Các tụ điện biến đổi: Trong các tụ điện biến đổi, các cánh quạt tấm kim loại cố định, các tấm kim loại xoay tạo thành stator. Stator, được quay bởi một trục, tạo thành công suất giữa các tấm tạo thành rôto theo dạng giống như lược. Trong các tụ điện biến đổi, không khí giữa các tấm lẫn nhau hoạt động như một chất điện môi.

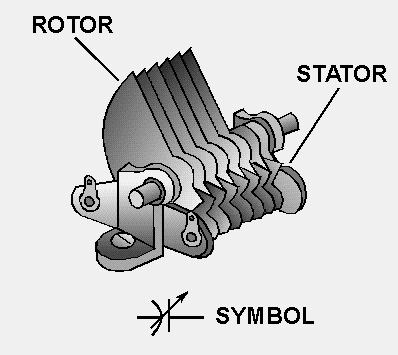

Cấu trúc của tụ điện biến

hình thành các tấm rotor và stator khi họ di chuyển vào phía trong bên trong tụ điện đạt công suất, giá trị lớn nhất, tờ giá trị nhỏ nhất là ở khả năng khi các tụ điện là hoàn toàn tách ra khỏi nhau.

Tụ biến thường được sản xuất với dung lượng từ O picofarad đến 500 picofarad. Các tụ điện biến được sử dụng trong các mạch lựa chọn trạm thu sóng vô tuyến trong thực tế.

tụ điện: một đại lý-ngâm tẩm vải điện như một dung dịch axit trong tụ điện được sử dụng như vật liệu cách điện. Các tấm nhôm trên cả hai mặt của chất cách điện này là các bộ phận dẫn điện của tụ điện. Một trong các tấm này được nối trực tiếp với hộp chứa bên ngoài của tụ điện.

Các hình dưới đây cho thấy cấu trúc và biểu tượng của tụ điện phân.

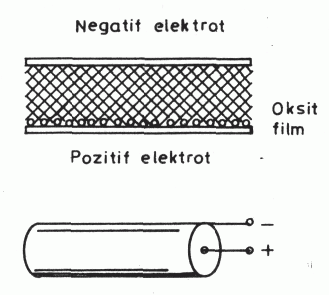

Cấu trúc của tụ điện phân

Biểu tượng của tụ điện phân

Tụ điện phân

Tụ điện phân được sản xuất để cung cấp các giá trị công suất lớn. Giá trị công suất tiêu biểu là giữa 1 microfarad và 2000 microfarad. Tụ điện phân được sử dụng trong các mạch chỉnh lưu và bộ khuếch đại.

Không giống như các tụ điện mà chúng ta đã thấy trước đây, các tụ điện phân được phân cực (+) và (-). Tụ trong terminal điều khiển kết nối (+) của nguồn điện áp (+) cuối của tụ điện (-) của nhà ga nguồn điện áp (-) phải được kết nối với mũi. Tụ điện phân có thể phát nổ nếu chúng được kết nối ngược với nguồn điện áp.

Tụ được tính bằng cách: tổng C (CT) = C1 + C2 + C3 ... .cn (1.4)
Dòng tụ được tính bằng cách: 1 / CT = 1 / C1 + 1 / C2 + 1 / C3 + ... 1 / Cn (1.5)

Giá trị tụ điện của tụ điện:

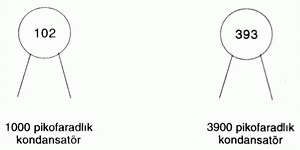

Hiển thị giá trị dung lượng trong các tụ gốm ở dạng đĩa

Trong một số tụ điện gốm ở dạng đĩa, hai chữ số đầu tiên ở trên cùng của tụ điện cho hai chữ số đầu tiên của giá trị công suất và chữ số thứ ba cho số lượng số không được đặt bên cạnh hai chữ số đầu tiên. Trong các tụ điện này, kết quả là picofarad.

Hiển thị giá trị công suất trong các tụ gốm ở dạng hình trụ

Trong các tụ gốm hình trụ, giá trị điện dung của tụ điện được xác định bằng các dải màu trên đó. Bảng mã màu cho các tụ điện được đưa ra dưới đây.

Biểu diễn giá trị công suất của các tụ gốm ở dạng hình trụ với các dải màu

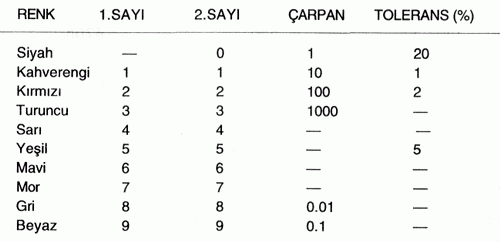

Các giá trị số nhân và dung sai của mã màu dung lượng

Các kết quả được tìm thấy bằng cách sử dụng bảng này được dựa trên picofarad.

DIYAK'IN

Nó chủ yếu là một diode dòng điện xoay chiều. Tuy nhiên, phần tử bị xâm nhập theo cả hai hướng lên đến một độ căng nhất định (điện áp hỏng) được truyền theo cả hai hướng sau giá trị điện áp này. Bố trí cơ bản và biểu tượng đồ họa của các lớp bán dẫn của màng ngăn được thể hiện trong Hình 1.13. Không ai trong số những lời khuyên là cathodes. Thay vào đó, có anode 1 và anode 2. Khi anode 1 là dương đối với anode 2, các lớp bán dẫn được sử dụng là P1N2P1 và N3 '. Nếu anode 2 là dương đối với anode 1, nó là P2N2P1 và N1.

Biên độ của điện áp sự cố của các loại điốt khác nhau. Điện áp phân tích của kim cương trên thị trường là từ 28 volt đến 42 volt. Đường cong đặc trưng của núi được thể hiện trong Hình 1.14.

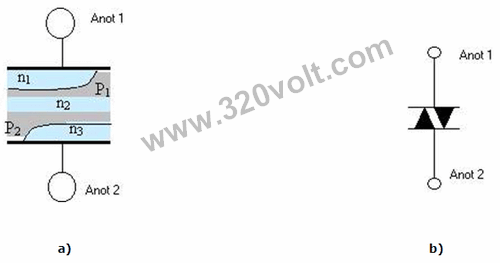

A) bố trí cơ bản của các lớp bán dẫn b) biểu tượng

Hình 1.14 Đường cong đặc trưng của núi

Diac được gọi tắt là yếu tố kích hoạt hai chiều. Cả hai bên đều có cùng sự căng thẳng. Các hoạt động đường chéo có thể được giải thích, ví dụ, cho một điện áp phân tích của 33 V như sau: Tương đương với hai điốt zener 33 volt kết nối theo chuỗi theo hướng ngược lại. Nó là hiện tại-proof lên đến 33 volt. Khi điện áp tại các thiết bị đầu cuối tăng lên trên 33 volt, nó trở nên dẫn điện. Do những đặc điểm này, màng chắn được kết nối serially với ngỗng của các nguyên tố này khi được kích hoạt bởi triacs và thyristors. Thời gian kích hoạt của thyristor hoặc tam giác được xác định dựa trên điện áp sự cố của cơ hoành.

Triac

Triac là một công tắc dòng điện xoay chiều. Triac (Triac) có nguồn gốc từ tiếng Anh Triode Alternating Current (yếu tố AC triplet). Không giống như các thyristor, dòng điện chạy theo cả hai hướng. Chúng cũng được tách ra khỏi các thyristors bằng cách kích hoạt cả tín hiệu mang âm và dương.

Triacs cung cấp điều khiển công suất AC tiết kiệm và chính xác hơn so với công tắc cơ học và điện từ. Về vấn đề này, có rất nhiều lợi thế. Quá trình chuyển đổi Trieakların rất nhanh so với rơle. Trong quá trình mở và đóng cửa, nó không tạo ra điện. Công suất có thể được điều khiển giữa tối thiểu và tối đa trong AC với Triac. Khi dòng điện của tam giác dưới 220 V và dòng điện cao tới 10 A, điện áp ở hai đầu là khoảng 1,5 V.

Trong trường hợp này, công suất dùng cho tải khi điện trên Triac là khoảng 15 W, 220.10 = 22.2Kw. Nó được gọi là kỷ luật được dùng cho triac. Bằng cách kết nối Triac với bộ làm mát thích hợp, nhiệt có thể bị tiêu tan để tạo ra tổn thất điện năng này. Triac là công tắc nguồn tốt vì tính năng này, dòng AC có thể được điều khiển bằng dòng điện DC cũng như dòng điện lớn có thể được điều khiển bằng các dòng điện nhỏ.

Nó đã được tìm thấy rằng hai hợp chất PN PN trong cấu trúc tinh thể triac được đặt đối diện với nhau.

Dòng điện xoay chiều (+) và (-) của dòng điện xoay chiều với điện áp DC (+) và (-) tại cửa tam giác có thể truyền qua trạng thái ba trạng thái theo hai hướng riêng biệt, ngay cả ở dạng dòng xung. Thay vì các thuật ngữ âm cực dương triac A1 - A2 được sử dụng. Cổng thứ ba là vòng điều khiển kích hoạt tam giác với các dòng nhỏ, giống như trong các thyristors.

Triac bù dòng tải từ các đầu nối A1 đến A2. Vì lý do này, hai thiết bị đầu cuối mang dòng tải được gọi là thiết bị đầu cuối chính. Tải được kết nối với thiết bị đầu cuối A2.

Hình tam giác a) b) cấu trúc

Đường cong đặc trưng của Triage

Các triac tương đương với hai tristates kết nối song song theo hướng ngược lại để cung cấp hoạt động đối xứng. Máy phát điện thứ nhất là máy phát điện khác, thứ hai là dây dẫn khác.

Nếu bạn muốn kiểm soát cả hai hình tam giác xen kẽ, cổng của tam giác cần được kích hoạt lại cho mỗi xen kẽ. Chú ý phải được trả cho sự kiện kích hoạt;

Cổng A) A1 (-), A2 (+) b) (-) A1 (+), A2

Khi phân cực A1 (-), A2 (+) được tạo ra, cổng dẫn (+) phải được kích hoạt bằng xung;
Khi phân cực A1 (+), A2 (-) được thực hiện, đầu cuối (-) phải được kích hoạt bằng xung.

THẬN TRỌNG Mạch đang hoạt động với điện áp cao Hãy cẩn thận với các kết nối tụ điện + - Nếu bạn kết nối các cực đảo ngược, có thể có một vụ nổ lớn ở điện áp cao trước khi vận hành mạch, sử dụng dây điện hợp nhất, kính an toàn

Nguyên lý làm việc của mạch điều khiển ánh sáng mờ

Hình thức cuối cùng của phong trào của bạn

Mạch dimmer là mạch điều chỉnh cường độ ánh sáng và hoạt động ở điện áp AC 220V và tần số nguồn 50Hz. Mạch điều chỉnh cường độ ánh sáng bằng phương tiện chiết áp P.

Do độ dẫn điện của triac, công suất tiêu thụ bởi tải được điều khiển bởi các tín hiệu xung được áp dụng cho đầu cuối cổng. Làm thế nào điều này được thực hiện có thể được giải thích tốt hơn so với các dạng sóng.

Sau đây hình A) nguồn dạng sóng, B) kích hoạt xung, c) điện áp tại nhà ga tải, D) điện áp trên vào cuối triac (phần tô đậm), E) cho thấy kết nối của mạch triac.

Nếu không có điện áp được áp dụng cho cách điện ucuna cổng triac trong cả alternans. Hầu như tất cả rơi vào cuối cùng và không thể tràn đầy sinh lực căng thẳng triac. khoảng thời gian tín hiệu B xác định eder.şekil của khoảng thời gian energization của xung tải kích hoạt được áp dụng cho các cổng của triacs đầu của tín hiệu D (nở phần) và một tín hiệu C ở đầu tải (phần nở) xảy ra. Nó sau đó cả hai cổng alternations hiện tại trong việc kiểm soát tải trọng không được thực hiện cho đến khi nó trở thành chất lỏng. Cổng hiện triac trở nên dẫn điện, mà bắt đầu vào thay đổi luân phiên. Điều này tiếp tục cho đến cuối dẫn rằng alternans.

AC tại chạy triac nhiều phương pháp đơn giản và thực tiễn hoạt động bằng cách áp dụng một thiết bị đầu cuối cửa giai đoạn kiểm soát của điện áp ra khả năng kháng cháy Ngoài luôn chạy như một giai đoạn riêng biệt với điện áp được tạo ra bởi máy phát bắn xung. Này được thiết lập để cho biết giai đoạn trì hoãn thời gian trễ RC mạch. Các giai đoạn của điện áp AC thu được từ chiết và thường từ 00 và anode A2 1800 cho phép thiết lập áp dụng cho đầu cổng.

Trong loại mạch này, ngoài mạch trễ thời gian RC, cần có yếu tố kích hoạt. Yếu tố kích hoạt này là SUS, SBS, DIYAK, v.v. có thể.

Việc tính toán mạch trễ pha là như sau;

1- Thời gian luân phiên được tính theo tần số của điện áp mà tải đang hoạt động.
2 - Một khoảng thời gian 10 được tính theo một lựa chọn thay thế 180.
Khi độ trễ pha 3 - 1 được biết, sản phẩm của cả hai cho thời gian trễ pha.

Ví dụ, nó được yêu cầu để vận hành tải trong hoạt động 60 lần với sự chậm trễ. Thời gian trễ pha theo U = 220V AC 50Hz;

1- Thời gian thay thế = 1 Sn / 50. 2 (alternans) = 1/100 =
10 msec 2-10 msec = 10/1800 = 55.5
msec Độ trễ pha 3 - 600 = 10 ms trễ thời gian. 60

= 55, 5.60 = 3330 uSn

Một trong các giá trị R và C được sử dụng cho độ trễ pha đã chọn được tính bằng cách chọn hằng số.

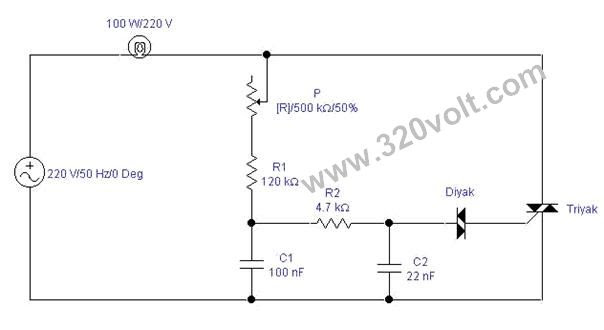

Khi mạch trong hình. Được cấp điện, thời gian sạc và xả của tụ điện từ T = R * C được xác định bằng điện trở của P và R1. Lần này xác định góc kích hoạt của tam giác. Nhưng góc này không được vượt quá 90. Đối với điều này, tụ điện C2 được bật để trì hoãn góc kích hoạt. Nhưng anh ta không thể đạt tới 1800 trên bãi biển. Một diode được thêm vào mạch cho việc này. Do đó, triac được kích hoạt từ khoảng 0 đến 180. Góc kích hoạt này được đặt khi cài đặt của chiết áp P được thay đổi

Để cho tam giác dẫn điện, điện áp sạc tại các cực C2 phải đạt điện áp đánh lửa danh nghĩa. Điện áp đánh lửa của cơ hoành là 29V trong mạch này.

Điện áp đánh lửa của diode được tạo ra ở đầu C2 trong thời gian ngắn là 0,01 s kể từ khi bắt đầu điện áp nguồn được áp dụng.

Điều này là do tần số nguồn thay đổi hướng (+) và (-) mỗi 0,01 giây. Nếu hằng số thời gian T = PxC2 được chọn lớn tới 0,01 giây, thì điện tích C2 không thể đạt tới 29 vôn và không thể đốt được diode. Do đó, triac không thể đi qua đèn, vì vậy đèn không sáng lên.

Khi giá trị điện trở của chiết áp giảm xuống, lần này điện áp sạc của C2 đạt đến điện áp đánh lửa vào đầu các thay đổi và quá trình truyền đi vào lúc bắt đầu thay thế triac như trong Hình 2.3 a) và Hình 2.3 b). Một phần lớn của sự căng thẳng rơi vào tải, và một phần nhỏ rơi trên triac. (Bộ phận quét được tải, bộ phận điện áp triac trắng) Đèn chiếu sáng rực rỡ.

Khi giá trị kháng chiết được tăng lên, thời gian sạc C2 điện áp này đạt đúng Diagn điện áp đánh lửa đến cuối alternans và Hình 2.3 c) và Hình 2.3 d) Như đã thấy trong phần cuối của alternas triac đi đến đúng thông điệp. Một phần lớn của sự căng thẳng rơi trên triac, và một phần nhỏ rơi vào tải. (Các bộ phận quét được tải, các bộ phận màu trắng là điện áp triac) Đèn tắt.

B) Kích hoạt a) ở đầu của sự thay đổi, b) 450 sau khi bắt đầu thay đổi, c) 900 sau khi bắt đầu luân phiên, d) Kích hoạt sau 1350

Tại một , nó dẫn điện ngay lập tức ở đầu của sự thay thế triac và dòng điện chạy qua tải tại công suất tối đa xuất hiện như một làn sóng (khu vực tải lớn).

b là 45 ° sau khi bắt đầu thay đổi, và thu được công suất ¾ (vùng burr giảm nhẹ).

Trong c ., Sau 90% thay đổi ban đầu, triac là dẫn điện và có được công suất của ½ (các gờ được giảm một nửa).

Trong d , có một dây dẫn triac sau khi bắt đầu thay thế 135. Trong trường hợp này, ¼ năng lượng thu được (diện tích hàng hóa ít nhất là trầy xước).

Đầu ra đầu vào lệch và biến thể kích thước

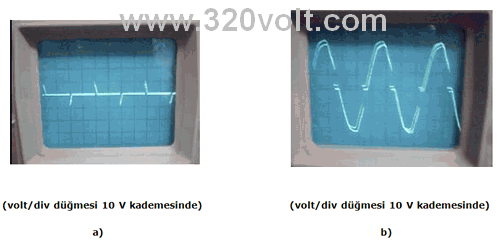

Khi bóng đèn được thắp sáng ở cường độ ánh sáng tối đa a) bóng đèn b) tam giác A1-A2 kết thúc c) đầu cuối tam giác d) điện áp

a (công tắc volt / div trong phạm vi 10 V)

b (công tắc volt / div trong phạm vi 10 V)

c (công tắc volt / div trong phạm vi 20 mV)

d (công tắc volt / div trong phạm vi 2 V)

Khi bóng đèn được thắp sáng ở cường độ ánh sáng trung bình a) bóng đèn b) tam giác A1-A2 kết thúc điện áp

Khi bóng đèn được thắp sáng ở cường độ ánh sáng tối thiểu a) bóng đèn b) điện áp của tam giác A1-A2

Đánh giá: Trong nghiên cứu này, cường độ ánh sáng của bóng đèn 100 W hoạt động ở 220 V 50 Hz đã được kiểm tra. Bóng đèn đã giảm hoặc tăng theo cường độ của ánh sáng mạnh nhất đến cường độ nhẹ nhất. Tôi nghĩ đó là một thực hành thành công.

Khi tôi thiết lập mạch mà tôi đã phê duyệt, và khi tôi bật thiết bị chiết áp lên mức tối đa, bóng đèn không đạt tới cường độ ánh sáng tối thiểu mong muốn nhưng được chiếu sáng ở cường độ ánh sáng trung bình. Khi tôi chuyển potentiometer từ từ sang tối đa, cường độ ánh sáng của bóng đèn cũng tăng lên, nhưng khi chiết áp đạt đến mức tối thiểu, bóng đèn sẽ tắt. Potentiometer 500 k ?, R1 kháng 120 k? Tôi đã loại bỏ hai vấn đề này bằng cách thực hiện.

Triak BT 138 Thông tin Catalogue
